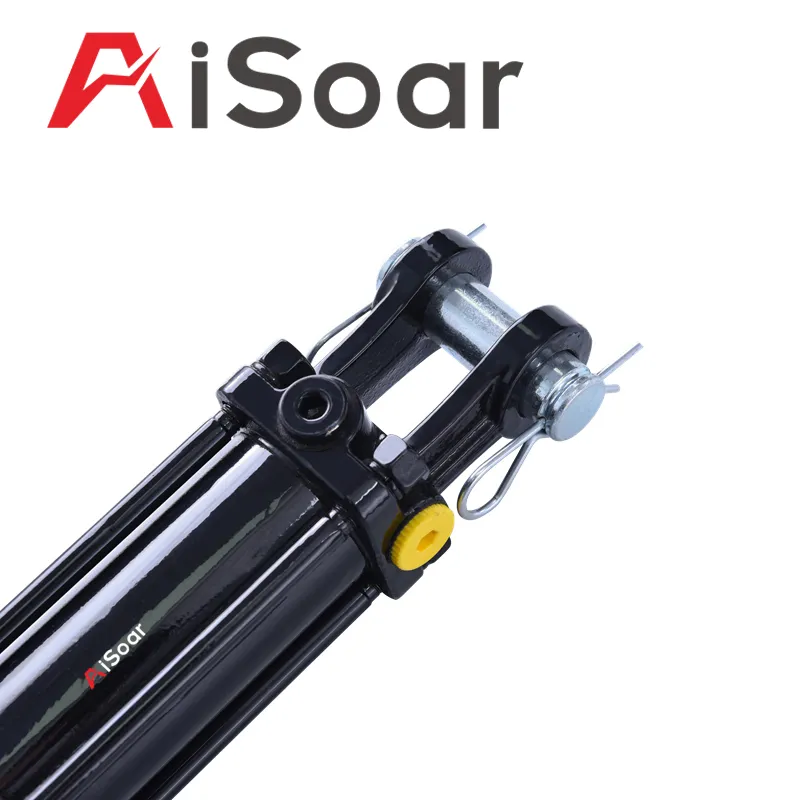

TR Cilindros hidráulicos estabilizadores
Aisoar Hidráulicos ofrece cilindros hidráulicos de culata de varilla en una variedad de tamaños de barrenado y recorrido, ampliamente utilizados en la industria agrícola. Este cilindro ofrece valor sin sacrificar la calidad. Los cilindros hidráulicos de estilo varilla de acero tienen varillas de acero de alta resistencia para sujetar los dos tapones de extremo al cilindro; este tipo de cilindro se puede desmontar completamente para su servicio y reparación.
| Modelo: | TR |
|---|---|
| PSI: | 2500, 3000 |
| Aplicación: | Tie-rod, doble actuación |
| Plazo de entrega: | 2~6 semanas |
| Muestra: | Disponible |
| Personalizado: | Disponible |

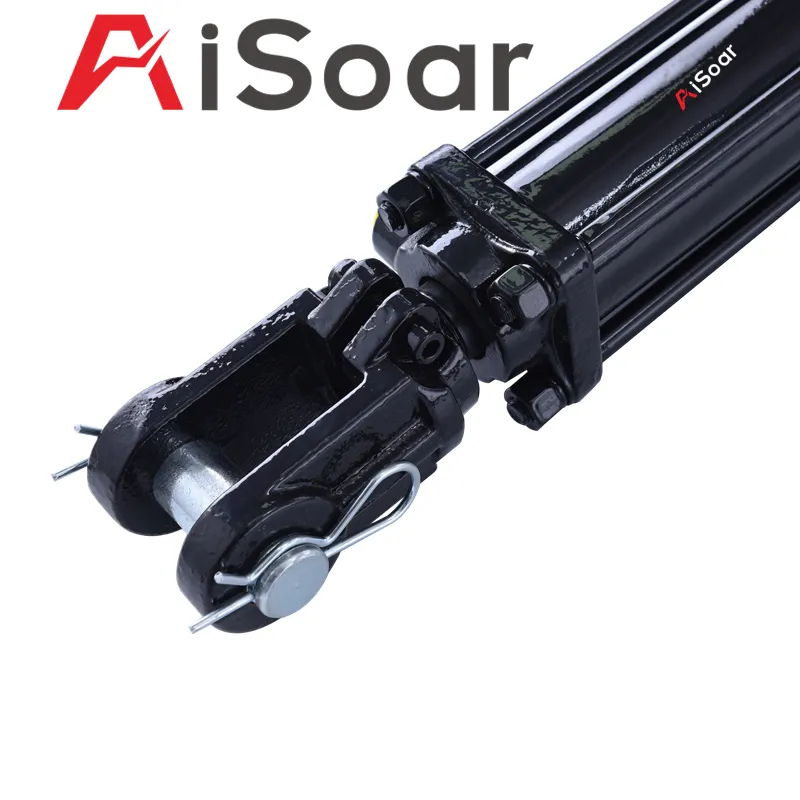

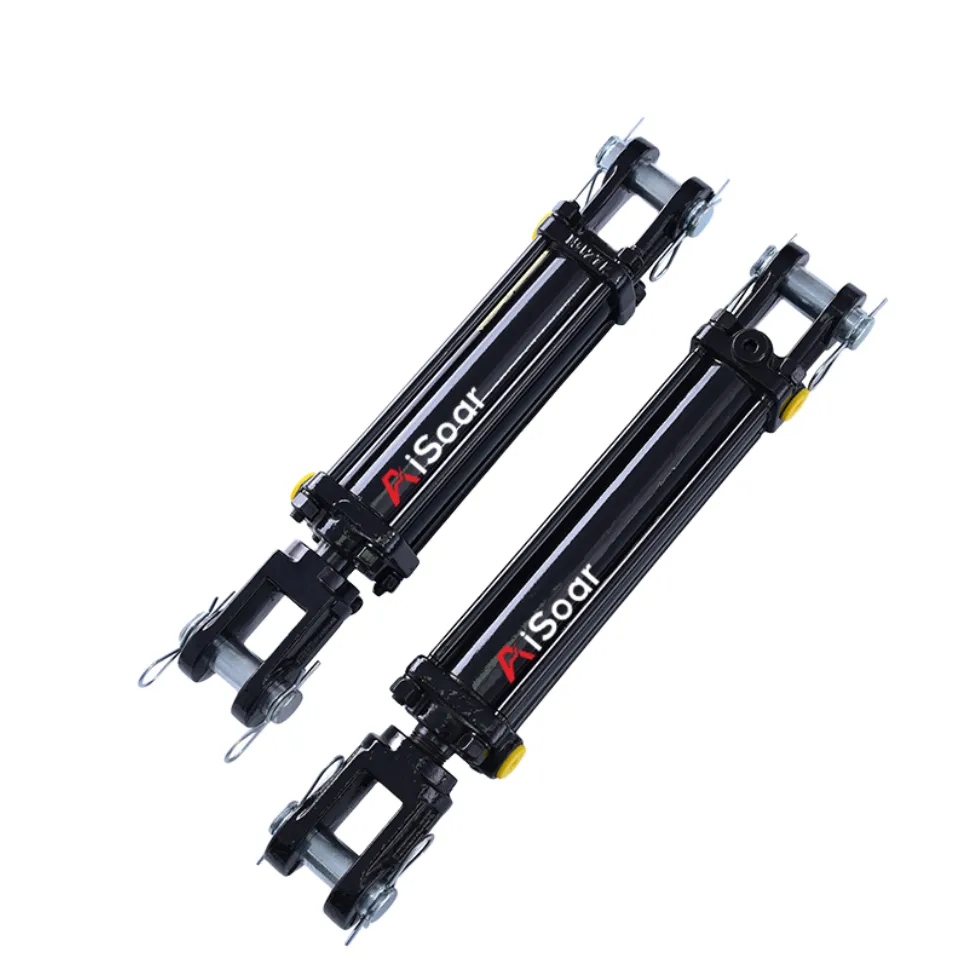

TR Cilindros hidráulicos estabilizadores

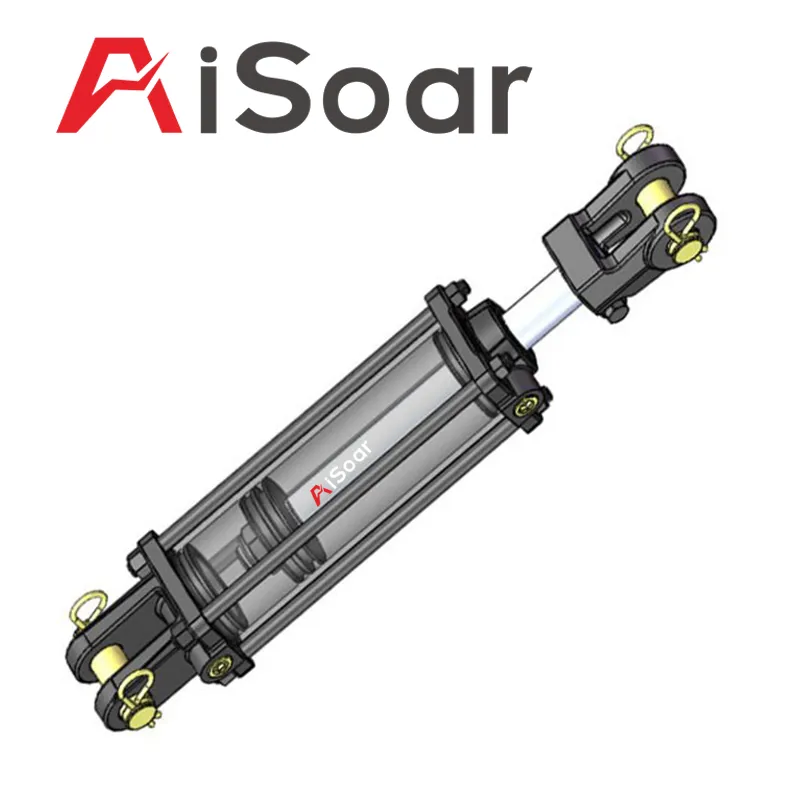

El dibujo detallado
Sistema de código modelo
Fabricación

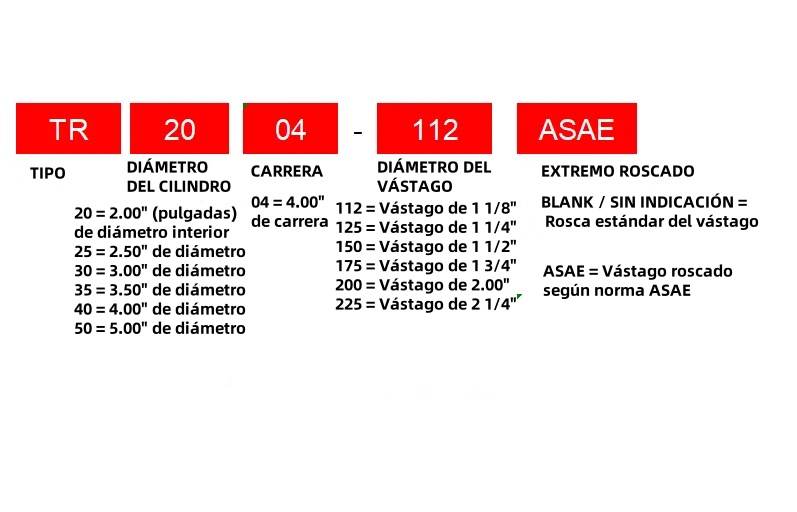

El sistema de código modelo de los cilindros hidráulicos de barra de Unión es un sistema integral de códigos utilizados para identificar y especificar los diversos componentes y especificaciones de los cilindros hidráulicos.
Resumen de los cilindros hidráulicos de clevis barra de accionamiento:
Los cilindros con barra de accionamiento montados en ambas extremidades del vástago y de la base se conocen como la serie TR. Los cilindros de barra de accionamiento de AiSoar están disponibles en una variedad de tamaños de barreno y carrera; el tamaño del barreno va desde los 2 hasta los 5 pulgadas; la carrera oscila entre 4 y 48 pulgadas; y la presión de trabajo oscila entre 2500 PSI y 3000 PSI.
Características de los cilindros hidráulicos de clevis barra de accionamiento:
Los cilindros hidráulicos de la serie TR de AiSoar utilizan varillas de acero roscadas de alta resistencia para sujetar las dos tapas de extremo al barril del cilindro. Este tipo de cilindro hidráulico se puede desmontar completamente para su servicio y reparación. El tiempo de entrega de los cilindros de barra de accionamiento es más corto que el de los tipos soldados, con las extremidades de la base y del vástago en stock, ya que simplemente necesitamos machacar el vástago, el tubo y las barras de accionamiento y luego ensamblarlos, probarlos y pintarlos una vez que recibamos el pedido.
Fabricación en la cual:
Podemos comprobar las principales dimensiones en la tabla
| Datos dimensionales en pulgadas (milímetros) | ||||||||||||||||
Orificio | A | B | C | E | G | H | I | J | M | P | Q | R | S | T | V | W |
| 2 | 10.25 | 0.189 | 3/8NPT | 2.44 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.394 | 1 1/8-12UNF | 1.016 | 1.772 | 2.086 | 3.22 | 2.875 |
| (50.80) | (260.40) | (4.80) | (62.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (10.00) | (25.80) | (45.00) | (52.00) | (83.00) | (73.00) | ||
| 2.5 | 10.25 | 0.189 | 3/8NPT | 2.44 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.394 | 1 1/8-12UNF | 1.016 | 1.772 | 2.086 | 3.22 | 2.875 |
| (63.50) | (260.40) | (4.80) | (62.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (10.00) | (25.80) | (45.00) | (52.00) | (83.00) | (73.00) | ||
| 3 | 10.25 | 0.189 | 1/2NPT | 2.717 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.472 | 1 1/4-12UNF | 1.016 | 2.031 | 2.086 | 3.858 | 3.78 |
| (76.20) | (260.40) | (4.80) | (70.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (12.00) | (25.80) | (51.60) | (52.00) | (98.00) | (96.00) | ||
| 3.5 | 10.25 | 0.189 | 1/2NPT | 2.717 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.472 | 1 1/4-12UNF | 1.016 | 2.031 | 2.086 | 4.331 | 3.78 |
| (86.90) | (260.40) | (4.80) | (69.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (14.00) | (25.80) | (51.60) | (52.00) | (110.00) | (96.00) | ||
| 4 | 10.25 | 0.189 | 1/2NPT | 2.717 | 2.717 | 1.142 | 1.18 | 2.125 | 2 | 0.63 | 1 1/4-12UNF | 1.016 | 2.126 | 2.086 | 5.157 | 5.118 |
| (101.60) | (260.40) | (4.80) | (69.00) | (69.00) | (30.00) | (30.00) | (54.00) | (50.80) | (16.00) | (25.80) | (55.00) | (52.00) | (131.00) | (130.00) | ||
| 5 | 12.25 | 0.25 | 1/2NPT | 2.992 | 2.913 | 1.26 | 1.26 | 2.125 | 2.118 | 0.72 | 1 1/4-12UNF | 1.265 | 2.756 | 2.756 | 6.5 | 6.5 |
| (127.00) | (311.15) | (6.35) | (76.00) | (74.00) | (32.00) | (32.00) | (54.00) | (53.80) | (18.28) | (32.13) | (70.00) | (70.00) | (165.10) | (165.10) | ||
Tabla de datos

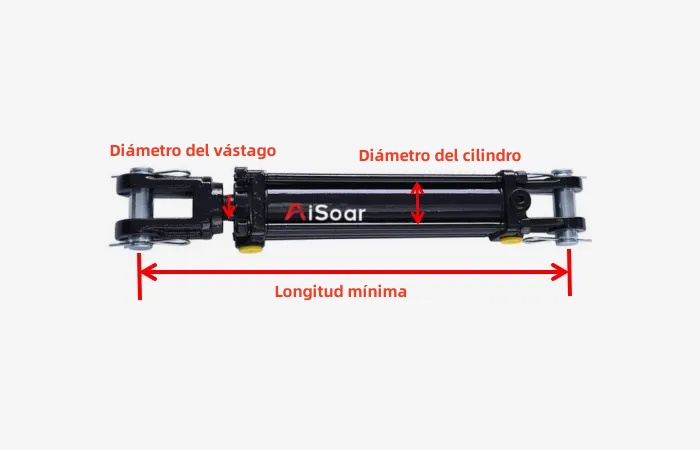

Aquí podemos ver datos dimensionales importantes de los cilindros TR
| ARTÍCULO | DIÁMETRO | CARRERA | DIÁMETRO DEL VÁSTAGO | LONGITUD | LONGITUD | DIÁMETRO DEL PIN | PUERTO | PESO | PESO |
| PULGADAS | PULGADAS | PULGADAS | LONGITUD MÍNIMA | LONGITUD MÁXIMA | PULGADAS | TLBS | KG | ||
| TR2004-112 | 2 | 4 | 1.1/8 | 14.1/4 | 18.1/4 | 1 | 3/8NPT | 14.30 | 6.5 |
| TR2006-112 | 2 | 6 | 1.1/8 | 16.1/4 | 22.1/4 | 1 | 3/8NPT | 15.84 | 7.5 |
| TR2008-112 | 2 | 8 | 1.1/8 | 18.1/4 | 26.1/4 | 1 | 3/8NPT | 17.60 | 8.0 |
| TR2010-112 | 2 | 10 | 1.1/8 | 20.1/4 | 30.1/4 | 1 | 3/8NPT | 18.70 | 8.5 |
| TR2012-112 | 2 | 12 | 1.1/8 | 22.1/4 | 34.1/4 | 1 | 3/8NPT | 20.24 | 9.2 |
| TR2014-112 | 2 | 14 | 1.1/8 | 24.1/4 | 38.1/4 | 1 | 3/8NPT | 22.00 | 10.0 |
| TR2016-112 | 2 | 16 | 1.1/8 | 26.1/4 | 42.1/4 | 1 | 3/8NPT | 23.54 | 10.7 |
| TR2018-112 | 2 | 18 | 1.1/8 | 28.1/4 | 46.1/4 | 1 | 3/8NPT | 25.08 | 11.4 |
| TR2020-112 | 2 | 20 | 1.1/8 | 30.1/4 | 50.1/4 | 1 | 3/8NPT | 26.62 | 12.1 |
| TR2024-112 | 2 | 24 | 1.1/8 | 34.1/4 | 58.1/4 | 1 | 3/8NPT | 28.50 | 12.9 |
| TR2030-112 | 2 | 30 | 1.1/8 | 40.1/4 | 70.1/4 | 1 | 3/8NPT | 31.50 | 14.3 |
| TR2036-112 | 2 | 36 | 1.1/8 | 46.1/4 | 82.1/8 | 1 | 3/8NPT | 33.00 | 15.0 |
| TR2048-112 | 2 | 48 | 1.1/8 | 58.1/4 | 106.1/4 | 1 | 3/8NPT | 35.00 | 15.9 |
| TR2504-112 | 2.5 | 4 | 1.1/8 | 14.1/4 | 18.1/4 | 1 | 3/8NPT | 16.28 | 7.4 |
| TR2506-112 | 2.5 | 6 | 1.1/8 | 16.1/4 | 22.1/4 | 1 | 3/8NPT | 18.04 | 8.2 |
| TR2508-112 | 2.5 | 8 | 1.1/8 | 18.1/4 | 26.1/4 | 1 | 3/8NPT | 20.24 | 9.2 |
| TR2510-112 | 2.5 | 10 | 1.1/8 | 20.1/4 | 30.1/4 | 1 | 3/8NPT | 21.34 | 9.7 |
| TR2512-112 | 2.5 | 12 | 1.1/8 | 22.1/4 | 34.1/4 | 1 | 3/8NPT | 23.10 | 10.5 |
| TR2514-112 | 2.5 | 14 | 1.1/8 | 24.1/4 | 38.1/4 | 1 | 3/8NPT | 24.86 | 11.3 |
| TR2516-112 | 2.5 | 16 | 1.1/8 | 26.1/4 | 42.1/4 | 1 | 3/8NPT | 26.62 | 12.1 |
| TR2518-112 | 2.5 | 18 | 1.1/8 | 28.1/4 | 46.1/4 | 1 | 3/8NPT | 28.38 | 12.9 |
| TR2520-112 | 2.5 | 20 | 1.1/8 | 30.1/4 | 50.1/4 | 1 | 3/8NPT | 30.14 | 13.7 |
| TR2524-112 | 2.5 | 24 | 1.1/8 | 34.1/4 | 58.1/4 | 1 | 3/8NPT | 33.66 | 15.3 |
| TR2530-112 | 2.5 | 30 | 1.1/8 | 40.1/4 | 70.1/4 | 1 | 3/8NPT | 39.66 | 18.0 |
| TR2536-112 | 2.5 | 36 | 1.1/8 | 46.1/4 | 82.1/4 | 1 | 3/8NPT | 38.25 | 17.3 |
| TR2548-112 | 2.5 | 48 | 1.1/8 | 58.1/4 | 106.1/4 | 1 | 3/8NPT | 50.25 | 22.8 |
| TR3004-125 | 3 | 4 | 1.1/4 | 14.1/4 | 18.1/4 | 1 | 1/2NPT | 21.56 | 9.8 |
| TR3006-125 | 3 | 6 | 1.1/4 | 16.1/4 | 22.1/4 | 1 | 1/2NPT | 33.76 | 10.8 |
| TR3008-125 | 3 | 8 | 1.1/4 | 18.1/4 | 26.1/4 | 1 | 1/2NPT | 26.62 | 12.1 |
| TR3010-125 | 3 | 10 | 1.1/4 | 20.1/4 | 30.1/4 | 1 | 1/2NPT | 28.16 | 12.8 |
| TR3012-125 | 3 | 12 | 1.1/4 | 22.1/4 | 34.1/4 | 1 | 1/2NPT | 30.36 | 13.8 |
| TR3014-125 | 3 | 14 | 1.1/4 | 24.1/4 | 38.1/4 | 1 | 1/2NPT | 32.56 | 14.8 |
| TR3016-125 | 3 | 16 | 1.1/4 | 26.1/4 | 42.1/4 | 1 | 1/2NPT | 34.76 | 15.8 |
| TR3018-125 | 3 | 18 | 1.1/4 | 28.1/4 | 46.1/4 | 1 | 1/2NPT | 36.96 | 16.8 |
| TR3020-125 | 3 | 20 | 1.1/4 | 30.1/4 | 50.1/4 | 1 | 1/2NPT | 39.16 | 17.7 |
| TR3024-125 | 3 | 24 | 1.1/4 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 43.34 | 19.6 |
| TR3030-125 | 3 | 30 | 1.1/4 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 48.00 | 21.8 |
| TR3036-125 | 3 | 36 | 1.1/2 | 46.1/4 | 82.1/4 | 1 | 1/2NPT | 54.55 | 24.7 |
| TR3048-125 | 3 | 48 | 1.1/2 | 58.1/4 | 106.1/4 | 1 | 1/2NPT | 74.69 | 33.8 |
| TR3504-125 | 3.5 | 4 | 1.1/4 | 14.1/4 | 18.1/4 | 1 | 1/2NPT | 23.32 | 10.6 |
| TR3506-125 | 3.5 | 6 | 1.1/4 | 16.1/4 | 22.1/4 | 1 | 1/2NPT | 25.52 | 11.6 |
| TR3508-125 | 3.5 | 8 | 1.1/4 | 18.1/4 | 26.1/4 | 1 | 1/2NPT | 28.82 | 13.1 |
| TR3510-125 | 3.5 | 10 | 1.1/4 | 20.1/4 | 30.1/4 | 1 | 1/2NPT | 29.92 | 13.6 |
| TR3512-125 | 3.5 | 12 | 1.1/4 | 22.1/4 | 34.1/4 | 1 | 1/2NPT | 32.34 | 14.7 |
| TR3514-125 | 3.5 | 14 | 1.1/4 | 24.1/4 | 38.1/4 | 1 | 1/2NPT | 32.76 | 15.8 |
| TR3516-125 | 3.5 | 16 | 1.1/4 | 26.1/4 | 42.1/4 | 1 | 1/2NPT | 37.18 | 16.8 |
| TR3518-125 | 3.5 | 18 | 1.1/4 | 28.1/4 | 46.1/4 | 1 | 1/2NPT | 39.60 | 17.9 |
| TR3520-125 | 3.5 | 20 | 1.1/4 | 30.1/4 | 50.1/4 | 1 | 1/2NPT | 42.02 | 19.0 |
| TR3524-150 | 3.5 | 24 | 1.1/2 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 51.07 | 23.1 |
| TR3530-150 | 3.5 | 30 | 1.1/2 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 55.00 | 24.9 |
| TR3532-150 | 3.5 | 32 | 1.1/2 | 42.1/4 | 74.1/4 | 1 | 1/2NPT | 58.00 | 26.3 |
| TR3536-150 | 3.5 | 36 | 1.1/2 | 46.1/4 | 82.1/4 | 1 | 1/2NPT | 62.00 | 28.1 |
| TR3548-150 | 3.5 | 48 | 1.1/2 | 58.1/4 | 106.1/4 | 1 | 1/2NPT | 74.69 | 33.8 |
| TR4004-125 | 4 | 4 | 1.1/4 | 14.1/4 | 18.1/4 | 1 | 1/2NPT | 29.48 | 13.4 |
| TR4006-125 | 4 | 6 | 1.1/4 | 16.1/4 | 22.1/4 | 1 | 1/2NPT | 33.60 | 15.2 |
| TR4008-125 | 4 | 8 | 1.1/4 | 18.1/4 | 26.1/4 | 1 | 1/2NPT | 35.16 | 15.9 |
| TR4010-125 | 4 | 10 | 1.1/4 | 20.1/4 | 30.1/4 | 1 | 1/2NPT | 37.84 | 17.1 |
| TR4012-125 | 4 | 12 | 1.1/4 | 22.1/4 | 34.1/4 | 1 | 1/2NPT | 40.70 | 18.4 |
| TR4014-125 | 4 | 14 | 1.1/4 | 24.1/4 | 38.1/4 | 1 | 1/2NPT | 43.56 | 19.7 |
| TR4016-125 | 4 | 16 | 1.1/4 | 26.1/4 | 42.1/4 | 1 | 1/2NPT | 46.42 | 21.0 |
| TR4018-150 | 4 | 18 | 1.1/2 | 28.1/4 | 46.1/4 | 1 | 1/2NPT | 50.60 | 22.9 |
| TR4020-150 | 4 | 20 | 1.1/2 | 30.1/4 | 50.1/4 | 1 | 1/2NPT | 53.46 | 24.2 |
| TR4024-150 | 4 | 24 | 1.1/2 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 59.18 | 26.8 |
| TR4024-200 | 4 | 24 | 2 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 68.00 | 30.8 |
| TR4030-175 | 4 | 30 | 1.3/4 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 75.00 | 34.0 |
| TR4030-200 | 4 | 30 | 2 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 78.00 | 35.3 |
| TR4036-175 | 4 | 36 | 1.3/4 | 46.1/4 | 82.1/4 | 1 | 1/2NPT | 82.00 | 37.2 |
| TR4040-175 | 4 | 40 | 1.3/4 | 50.1/4 | 86.1/4 | 1 | 1/2NPT | 90.00 | 40.8 |
| TR4048-175 | 4 | 48 | 1.3/4 | 58.1/4 | 94.1/4 | 1 | 1/2NPT | 98.00 | 44.4 |
| TR5004-150 | 5 | 4 | 1.1/2 | 16.1/4 | 16.1/4 | 1 | 1/2NPT | 53.46 | 24.2 |
| TR5006-150 | 5 | 6 | 1.1/2 | 18.1/4 | 18.1/4 | 1 | 1/2NPT | 56.76 | 25.7 |
| TR5008-150 | 5 | 8 | 1.1/2 | 20.1/4 | 20.1/4 | 1 | 1/2NPT | 61.16 | 27.7 |
| TR5010-150 | 5 | 10 | 1.1/2 | 22.1/4 | 32.1/4 | 1 | 1/2NPT | 63.36 | 28.7 |
| TR5012-200 | 5 | 12 | 2 | 24.1/4 | 34.1/4 | 1 | 1/2NPT | 73.04 | 33.1 |
| TR5014-200 | 5 | 14 | 2 | 26.1/4 | 40.1/4 | 1 | 1/2NPT | 77.00 | 34.9 |
| TR5016-200 | 5 | 16 | 2 | 28.1/4 | 44.1/4 | 1 | 1/2NPT | 81.18 | 36.8 |
| TR5018-200 | 5 | 18 | 2 | 30.1/4 | 48.1/4 | 1 | 1/2NPT | 85.14 | 38.6 |
| TR5020-200 | 5 | 20 | 2 | 32.1/4 | 52.1/4 | 1 | 1/2NPT | 89.10 | 40.4 |
| TR5024-200 | 5 | 24 | 2 | 36.1/4 | 60.1/4 | 1 | 1/2NPT | 97.24 | 44.1 |
| TR5030-200 | 5 | 30 | 2 | 42.1/4 | 72.1/4 | 1 | 1/2NPT | 109.56 | 49.7 |
| TR5036-225 | 5 | 36 | 2.1/4 | 46.1/4 | 84.1/4 | 1 | 1/2NPT | 163.00 | 73.9 |
| TR5048-225 | 5 | 48 | 2.1/4 | 60.1/4 | 108.1/4 | 1 | 1/2NPT | 186.00 | 84.3 |
¡Obtenga hoy mismo sus cilindros hidráulicos de varilla de lazo!
Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros hidráulicos que necesita.
Get A Quote
Material
Siempre utilizamos Material de buena calidad para nuestros cilindros TR
- Varilla: cromado duro.
Tubo: acero afilde precisión para prolongar la vida útil del sello. Varillas de amarre: resistente, de alta resistencia.
Glándula: hierro dúctil.
Pistón: acero.
Montaje final: clevhembra de hierro dúctil con clavijas y clips incluidos.
PORTS:NPT,NPTF&SAE está disponible.
Sellos :Hallite.
Pintura: negro (STD), color y otros colores personalizados están disponibles.
Extremos de varilla: clevhembra de hierro dúctil con clavijas y clips incluidos.
Procesos de producción
¿Cómo fabricamos cilindros hidráulicos?

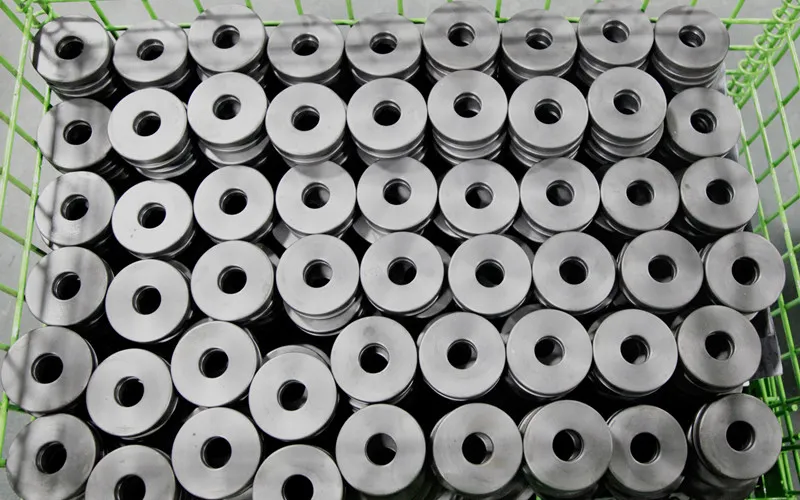

Mecanizado
Mecanizado por torney fresa centros compuestos de Mazac y Dawei, la tolerancia y la precisión de cada una de las partes será bueno y estable.
limpieza
Cada parte del cilindro, será limpiada por ultrasonidos.
Montaje
Después de que todas las piezas y componentes han sido inspecy su limpieza se ha comprobado, el proceso real de montaje puede comenzar.
1. Los sellos se colocan en su lugar (para el pistón, culata) junto con el cojinete y el anillo de sujeción.
2. El pistón y la culata están Unidos a la varilla.
3. Los sellos son engrasalrededor del pistón y culata.
4. Después de montar la varilla con cada componente, todo el paquete está listo para ser instalado en tubo.
5. El tubo se inspecciona visualmente también – con la luz desde el interior también – y después de que el tubo se fija horizonta un banco de instalación, un rodse instala y el tubo se engrascorrectamente desde el interior.
6. La barra se desliza cuidadosamente dentro del tubo con el extremo del pistón primero.
7. El par de torse ajusta según las necesidades del cliente.
8. Después de que el montaje real del tubo y la varestá listo, los cojiny los pezones de grasa están instalados.

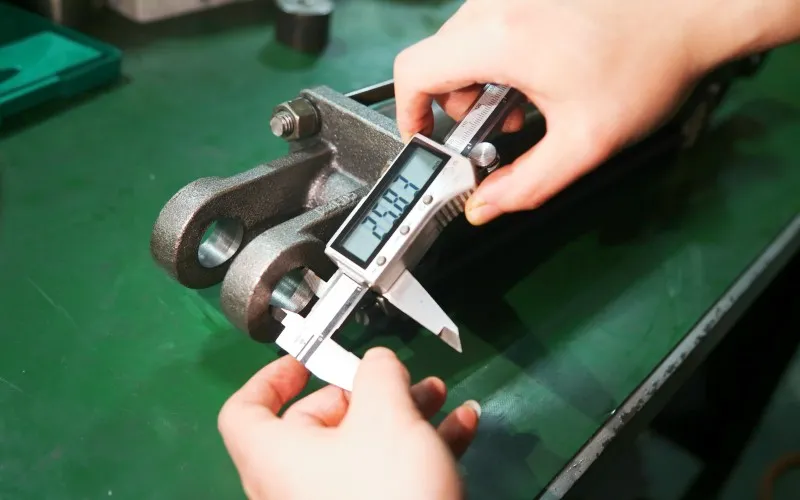

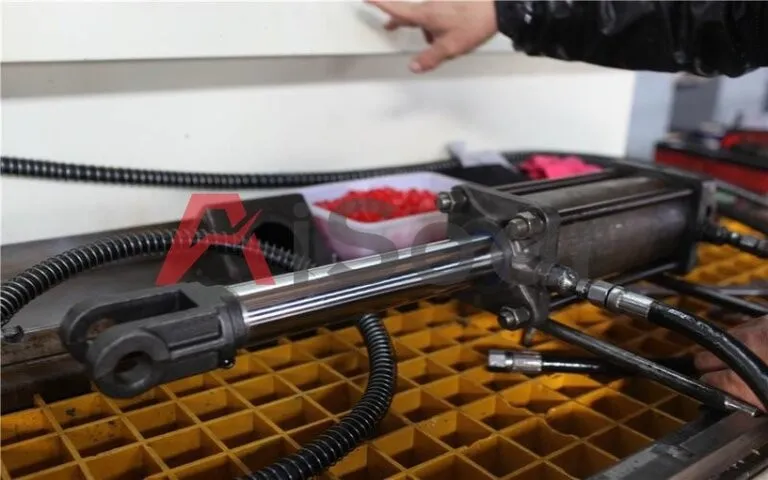

Prueba
1. La máquina de pruebas de sal prueba la barra cromada y para ver la capacidad para el rendimiento anticorrosión.
2. Haciendo las 72 o 96 horas para la prueba, podemos hacerlo más largo de acuerdo con el requisito especial de los clientes.

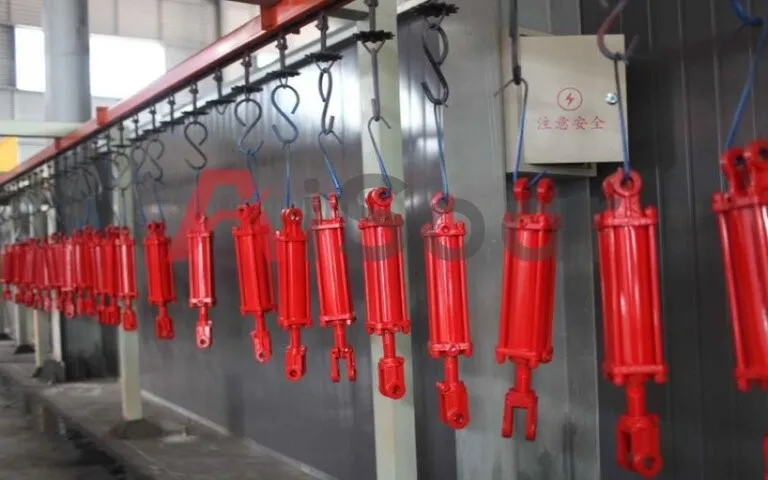

Pintura
1. Pintar la capa inferior, normalmente tarda un día en secarse.
2. Pintura de la pintura final.
Tenemos nuestro propio color de pintura estándar, y el grosor de la pintura es de 40 micras.

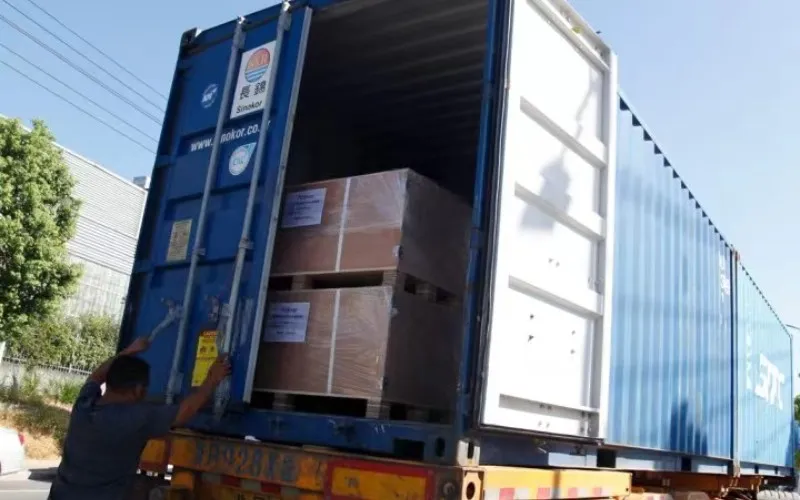

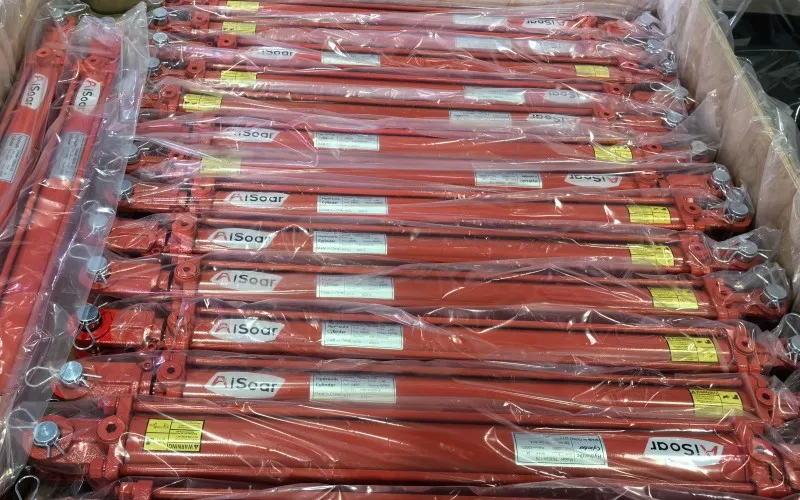

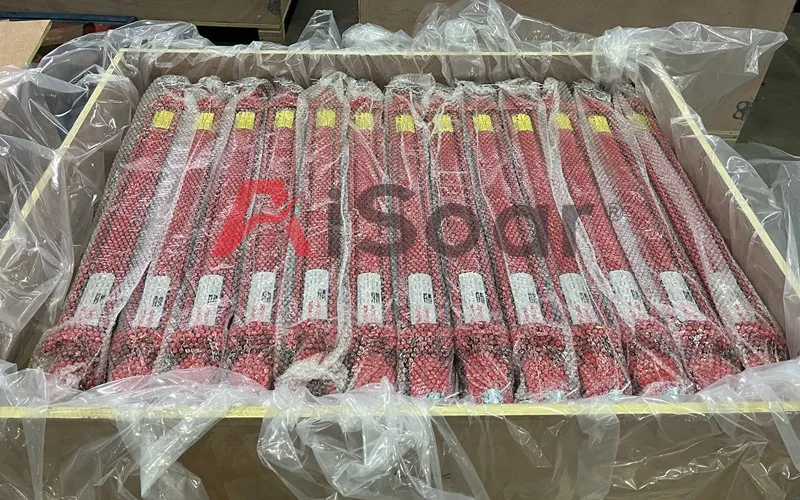

Empaque
Bolsa de burbujas + caja de madera

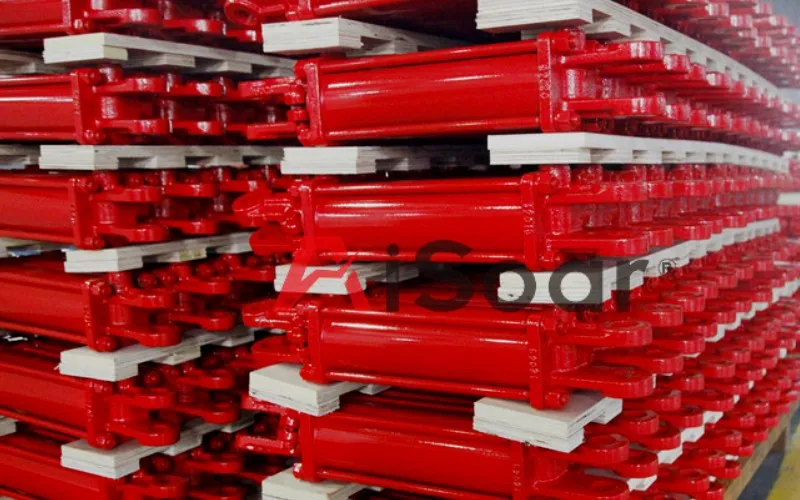

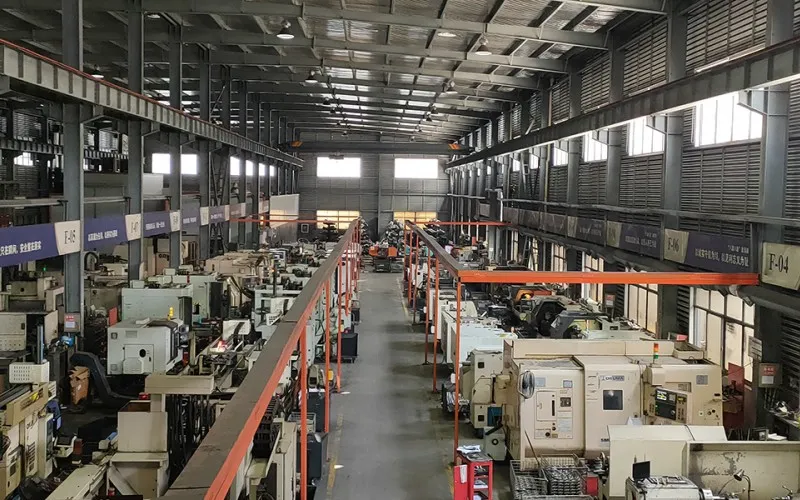

Nuestra fábrica
Servicio personalizado OEM disponible
¿Qué tipo de cilindros necesita?
Hay un sin fin de diferentes tipos de cilindros para diferentes industrias, pero no importa qué tipo que usted necesita, incluso los cilindros hidráusoldados personalizados, AiSoar puede proporcionarlos.

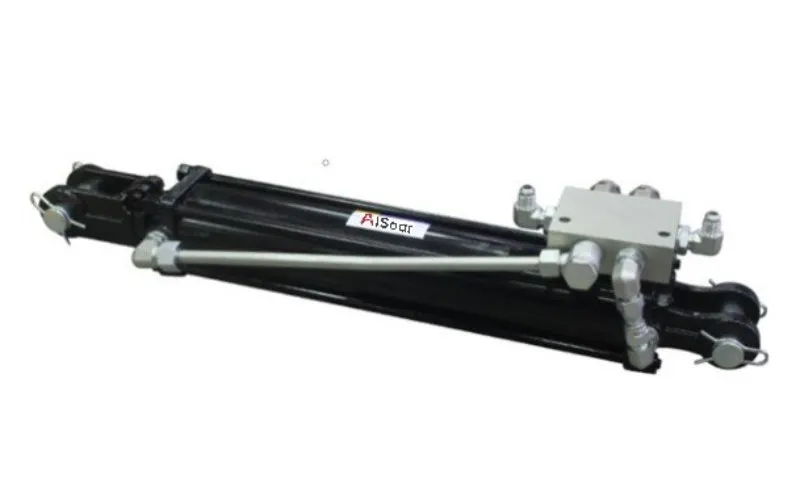

Cilindro Hidráulico de Tirantes OEM
Nuestros cilindros hidráulicos de tirantes OEM están diseñados con precisión y máxima atención al detalle. Colaboramos estrechamente con usted para comprender sus necesidades específicas, ya se trate de un diámetro interior concreto, una carrera determinada o una presión de trabajo específica. Transformamos sus requisitos en una solución hidráulica a medida, perfectamente adaptada a su aplicación.
Servicio Personalizado
La serie TR de cilindros de tirantes representa nuestro modelo estándar; sin embargo, ofrecemos carreras personalizadas, integración de válvulas y selección de materiales especiales para el tubo y el vástago.
Nuestro compromiso con la excelencia nos impulsa a utilizar únicamente materiales de primera calidad, garantizando durabilidad y rendimiento incluso en las condiciones más exigentes.
Además, los ingenieros de AiSoar no solo son técnicos altamente cualificados, sino también solucionadores de problemas, dedicados a convertir sus retos en soluciones hidráulicas eficaces.
Sabemos que el tiempo es un factor clave. Por eso, nuestros procesos optimizados garantizan entregas rápidas sin comprometer la calidad.
Preguntas frecuentes
Vamos a tratar de responder a todas sus preguntas
R: Los cilindros hidráulicos de tirantes de la serie TR de AiSoar se utilizan ampliamente en sectores como la agricultura, los remolques y las cargadoras.
En equipos agrícolas, remolques y cargadoras, suelen formar parte del sistema de elevación o movimiento, donde el cilindro hidráulico debe fijarse en una posición y realizar un movimiento en forma de arco durante la extensión y retracción.
Los cilindros TR, con montaje mediante horquilla (clevis), son una solución ideal para este tipo de aplicaciones.
R: Orificio para pasador de 1” para cilindros con diámetro de camisa entre 1” y 4”; orificio de 1,25” para diámetros de 5”.

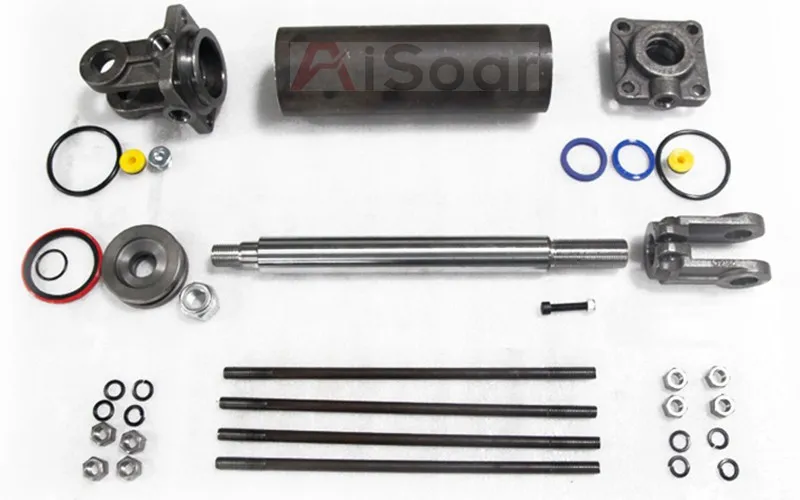

R: Sí, es un cilindro reparable. Además, ofrecemos kits de reparación. El diseño de tipo tirante facilita el mantenimiento.
A: La longitud retraída se mide desde el centro del pasador en un extremo hasta el centro del pasador en el otro extremo; también se denomina longitud mínima o longitud cerrada.
La longitud extendida es la longitud retraída más la carrera del cilindro; también se llama longitud máxima o longitud abierta.
R: En AiSoar aplicamos estrictos controles de calidad sobre las materias primas.
Trabajamos con proveedores estables con relaciones a largo plazo, realizamos inspección por lote de los materiales entrantes y evaluamos el rendimiento de calidad de los proveedores anualmente.
R: Primero, hay que determinar los parámetros técnicos fundamentales: Diámetro del cilindro, Diámetro del vástago, Carrera, Presión de trabajo,Fuerza requerida (carga de columna)
¿Cómo medir un cilindro hidráulico?
Segundo, revisar cuidadosamente las dimensiones indicadas en los planos, especialmente las de montaje: Distancia entre horquillas, Posición de la tapa
Ubicación de los puertos hidráulicos (ver imagen adjunta desde el extremo base) Partes de un cilindro hidráulico (La ubicación del puerto se determina mirando el cilindro desde el extremo de la base)
Otra información a considerar: Tipo y tamaño de puerto, Pintura o acabado, Instalación del pasador con retenedor, Tipo de embalaje
Catálogo de cilindros hidráulicos Aisoar

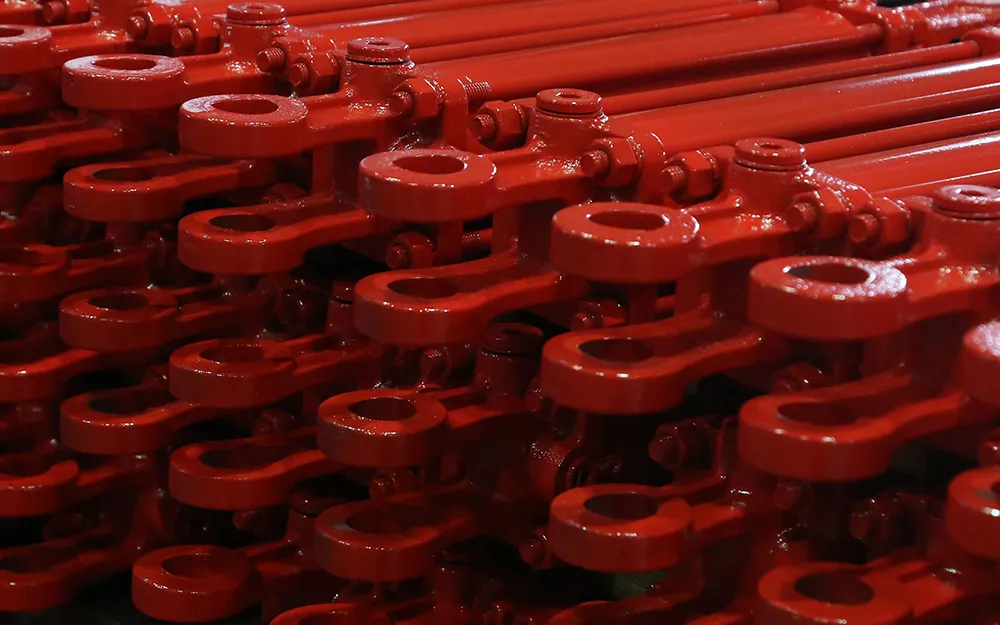

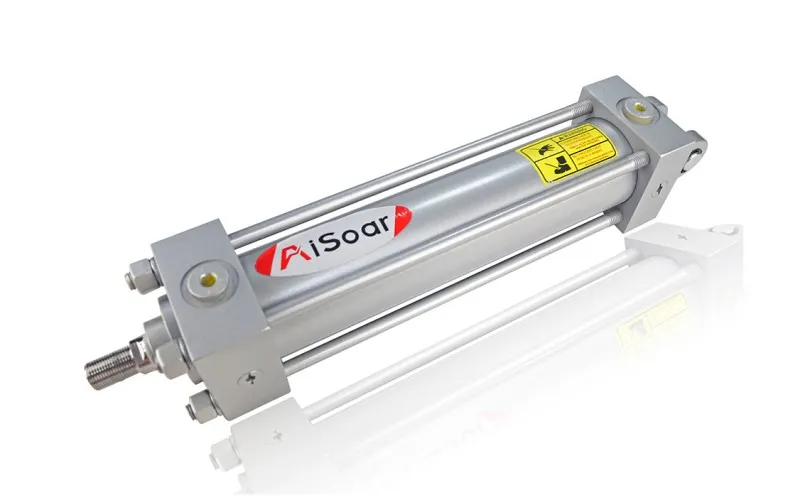

Los cilindros de barra de acoplamiento con horquilla montada tanto en los extremos de la varilla como en los extremos de la base, los llamamos serie TR. Los cilindros de barra de acoplamiento AiSoar, disponibles en una variedad de tamaños de diámetro y carrera, el tamaño del diámetro varía de 2 a 5 pulgadas, el rango de carrera varía de 4 a 48 pulgadas, la presión de trabajo varía de 2500 PSI a 3000 PSI.
СКАЧАТЬ
Productos relacionados
Obtener una cotización ahora
Cualquier cosa que no encontraras?
Hable con uno de nuestros representantes comerciales
Fabricante de cilindros hidráu? Contacto inmediato para la consulta.
Enviarnos un correo electrónico
Póngase en contacto con nosotros
Tiene alguna pregunta sobre nuestro AiSoar hidráulico? Por favor contáccon nosotros y le responderemos inmediatamente.
