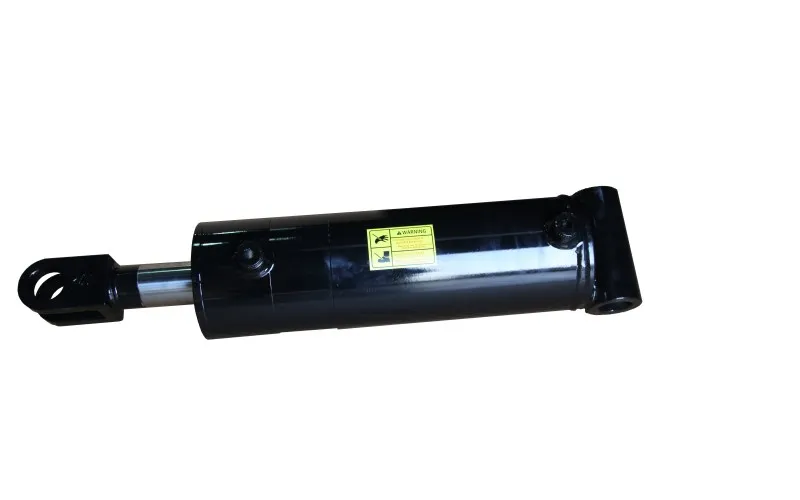

CILINDRO DE PISTÓN HIDRÁULICO WCP CON BASE DE TUBO CRUZADO

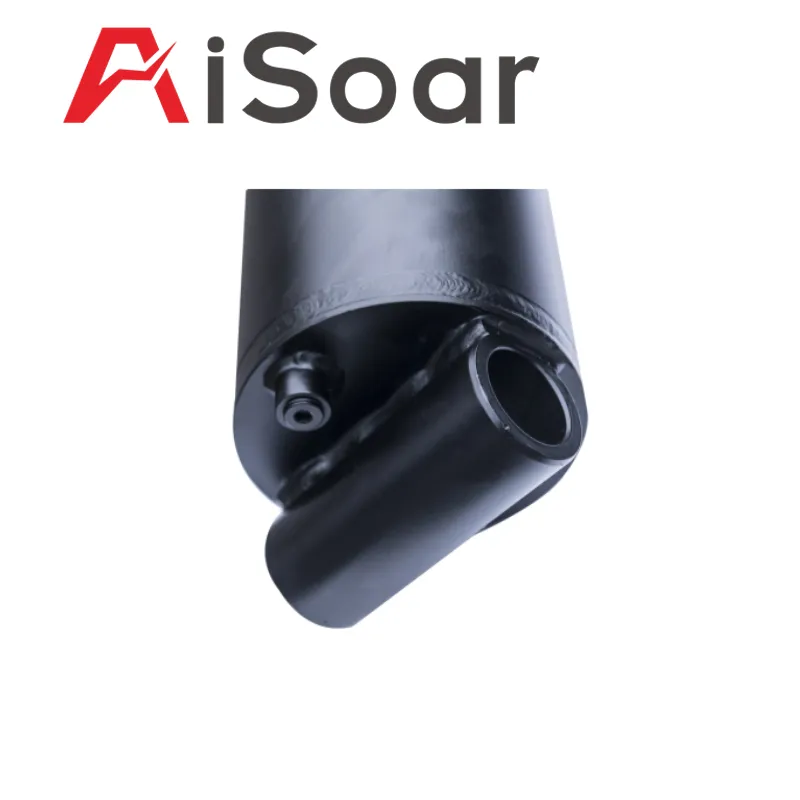

AiSoar Hydraulics ofrece cilindros de la serie WCP con un extremo de base soldado a un tubo transversal, mientras que el extremo del vástago cuenta con un orificio taladrado para pasador. Los centros cerrados de este tipo de cilindros son más reducidos, lo que los convierte en una elección idónea para aplicaciones en equipos compactos. Se utilizan ampliamente en equipos de construcción, remolques, industria metalúrgica, maquinaria de residuos y reciclaje, entre otros campos.

Modelo:	WCP
PSI:	3000
Aplicación:	Soldado, doble efecto
Muestra:	Disponible
Personalizado:	Disponible

WCP

CILINDRO DE PISTÓN HIDRÁULICO WCP CON BASE DE TUBO CRUZADO

Un dibujo detallado

Sistema de código de modelo

Cilindro hidráulico WCP

El sistema de códigos de modelos de cilindros hidráulicos WCP es un sistema completo de códigos utilizados para identificar y especificar los distintos componentes y especificaciones de los cilindros hidráulicos.

CILINDRO DE RAM HIDRÁULICO WCP CON BASE DE TUBO CRUZADO Características:

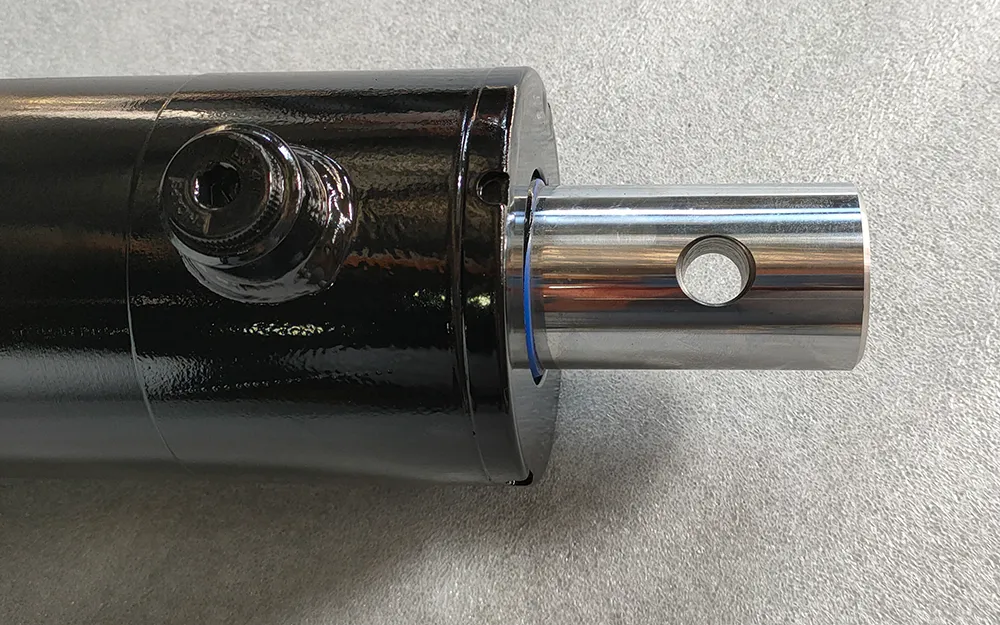

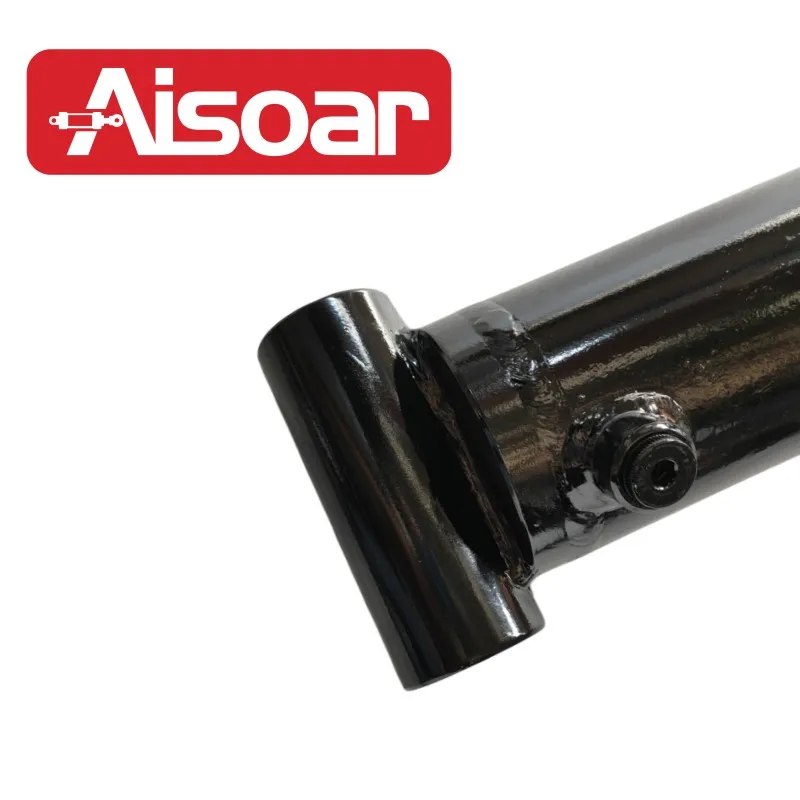

AiSoar Hydraulics suministra cilindros de la serie WCP con un extremo de base soldado con un tubo transversal, y el extremo del vástago viene con un orificio para pasador taladrado.

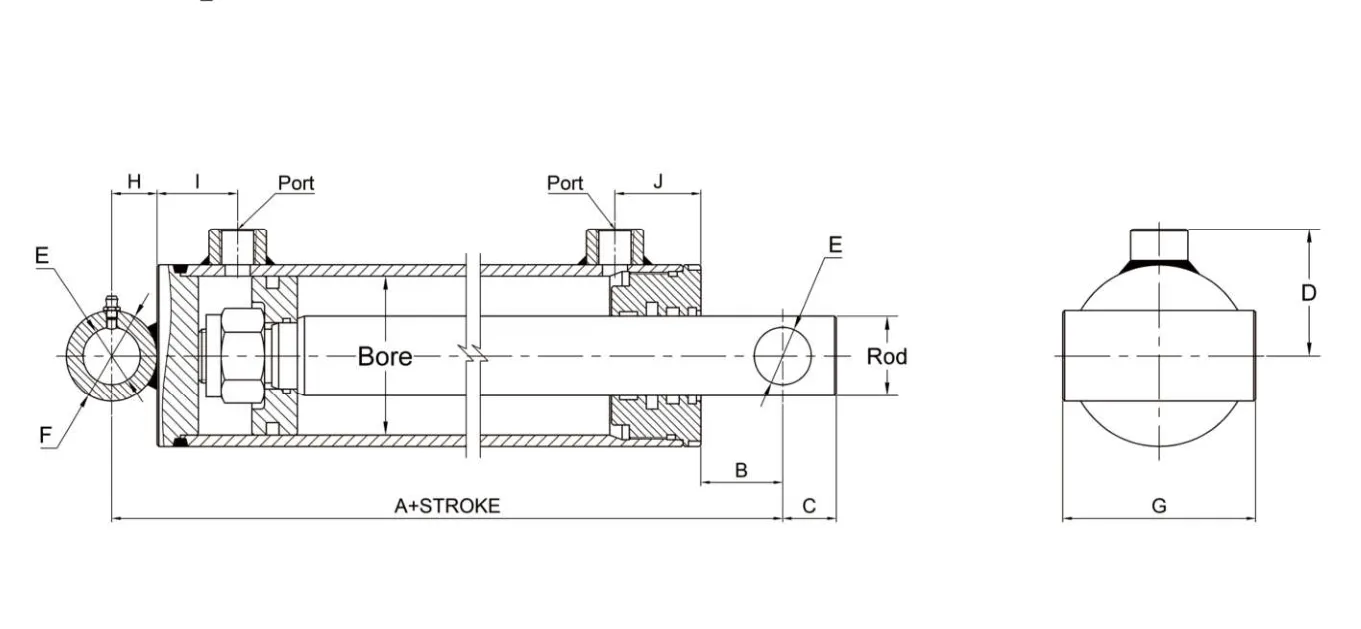

Dibujo del cilindro hidráulico WCP

Podemos comprobar los principales tamaños en el siguiente dibujo

DIÁMETRO

VARILLA

PUERTO

A

B

C

D

E

F

G

H

I

J

1.50″

1.00″

SAE 6

7.00″

2.507″

0.625″

1.625″

0.64″

1.25″

2.00″

0.625″

0.865″

2.125″

2.00″

1.25″

SAE 8

8.00″

3.444″

0.75″

1.874″

0.765″

1.25″

2.50″

0.625″

0.995″

1.875″

2.50″

1.375″

SAE 8

8.00″

3.125″

0.75″

2.125″

0.765″

1.25″

3.00″

0.625″

1.125″

2.000″

3.00″

1.50″

SAE 8

8.00″

2.629″

1.0″

2.375″

1.015″

1.50″

3.50″

0.75″

1.18″

2.187″

3.50″

1.75″

SAE 8

8.00″

2.438″

1.0″

2.624″

1.015″

1.50″

4.00″

0.75″

1.25″

2.312″

4.00″

2.00″

SAE 8

9.00″

3.002″

1.0″

2.937″

1.265″

2

4.625″

1.00″

1.56″

2.185″

Aquí podemos ver los datos dimensionales importantes de los cilindros WCP

WCP-3548	3.5″×48″	56″	104″	8100	91
WCP-4008	4″×8″	17″	25″	2″	1 1/4″	SAE 8	37700	40
WCP-4010	4″×10″	19″	29″				37700	44
WCP-4012	4″×12″	21″	33″				37700	47
WCP-4014	4″×14″	23″	37″				37700	51
WCP-4016	4″×16″	25″	41″				37700	55
WCP-4018	4″×18″	27″	45″				37700	58
WCP-4020	4″×20″	29″	49″				37700	62
WCP-4024	4″×24″	33″	57″				37700	70
WCP-4028	4″×28″	37″	65″				35600	77
WCP-4030	4″×30″	39″	69″				31600	81
WCP-4032	4″×32″	41″	73″				28300	84
WCP-4036	4″×36″	45″	81″				22900	91
WCP-4040	4″×40″	49″	89″				19000	99
WCP-4048	4″×48″	57″	105″				13600	114
WCP-4060	4″×60″	69″	129″				9000	136

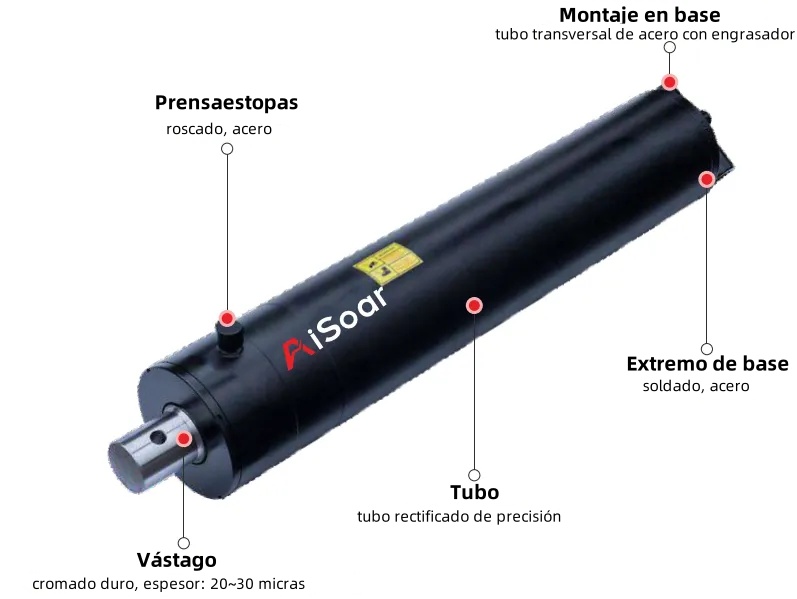

Material

Siempre utilizamos material de buena calidad para nuestros cilindros WCP

ROD:Cromado duro Espesor：20~30 micras.
TUBO:Acero bruñido de precisión para prolongar la vida útil de la junta.
VÁSTAGO:Roscado, acero.

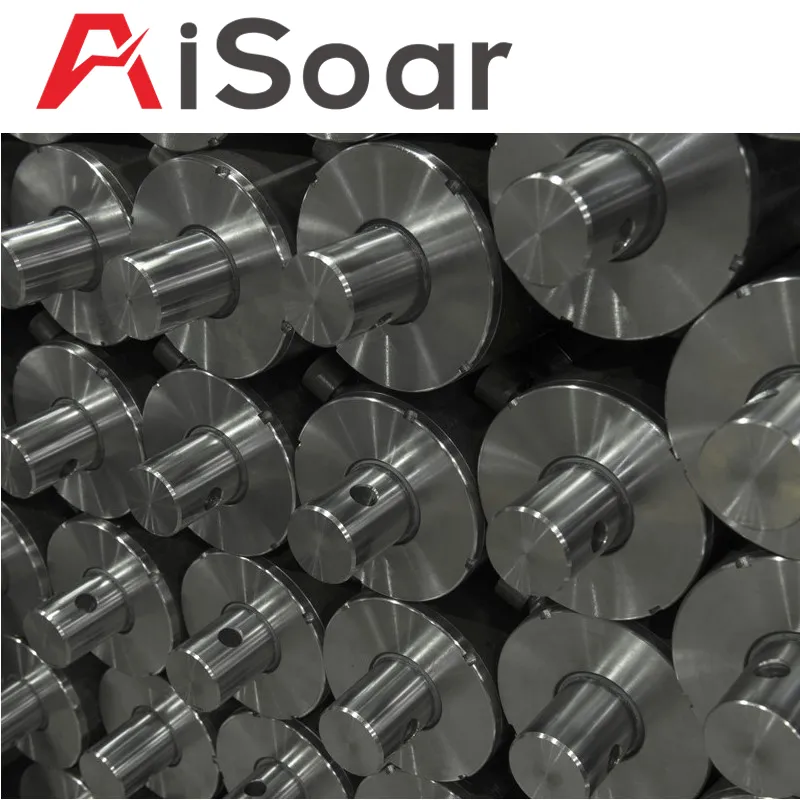

PISTÓN:Acero.
MONTAJES: Tubo cruzado de acero con engrasador.
BOCAS:SAE, NPT disponibles.
SELLOS:Hallite.
PINTURA: Negra, colores personalizados disponibles.
TERMINALES DE VÁSTAGO:Ojal de vástago taladrado.

Procesos de producción

Cómo fabricamos los cilindros hidráulicos WCP

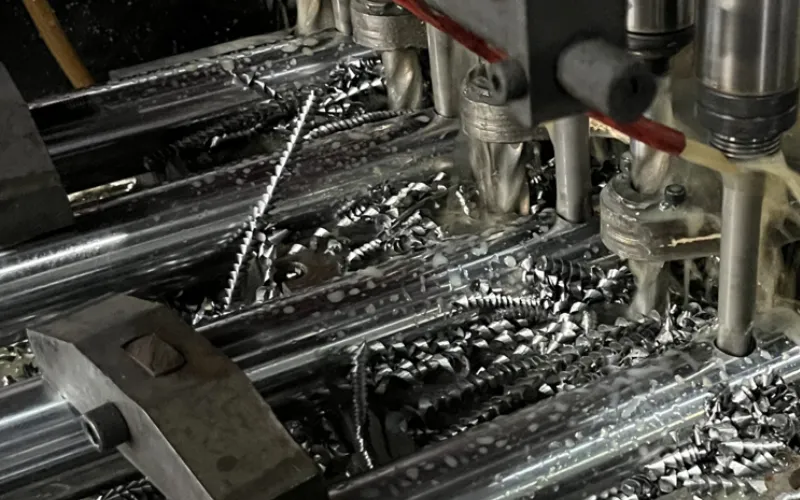

Mecanizado

Mecanizado por centros compuestos de torneado y fresado de Mazac y Dawei, la tolerancia y precisión de cada pieza será buena y estable.

Soldadura

Soldado por máquinas de soldadura automática y brazo mecánico, los resultados nuestra buena calidad de soldadura

Limpieza

Todas las partes del cilindro se limpian con un limpiador ultrasónico.

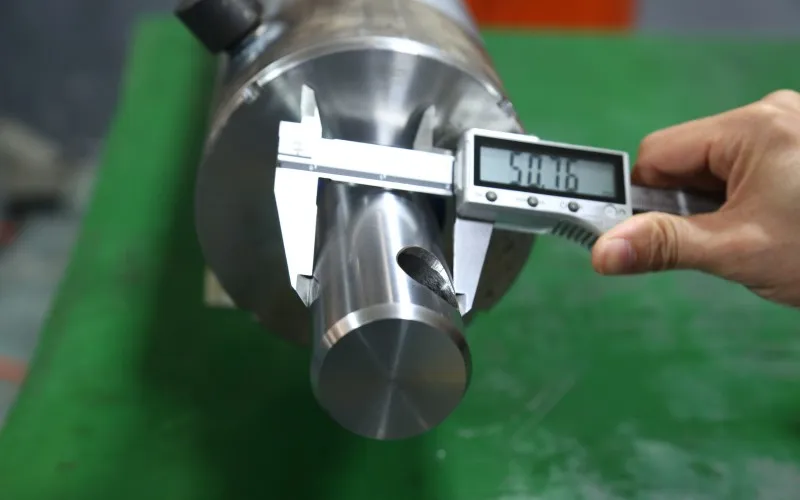

Inspección

En el control de calidad se aplican varios equipos de inspección de precisión, por lo que tenemos una capacidad de detección y trazabilidad del 100%.

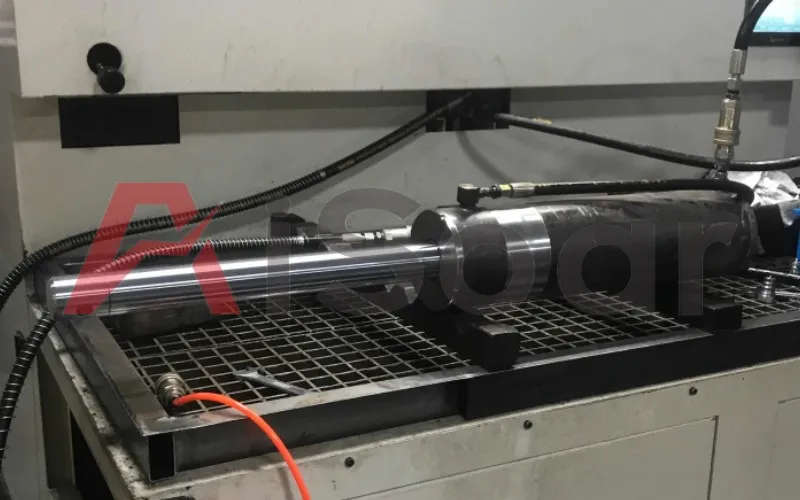

Pruebas

1.La máquina de prueba salada prueba la varilla cromada y para ver la capacidad para el rendimiento anti-corrosión.

2.Making las 72 o 96 horas para la prueba, podemos hacerla más larga según el requisito especial de los clientes.

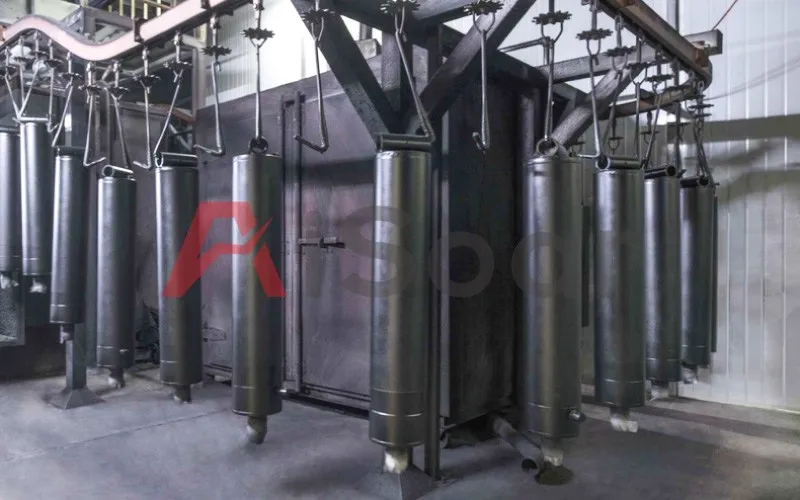

Pintura

1. La pintura de la capa inferior, normalmente se tarda un día en secarse.

2. 2. Pintura de acabado.

Tenemos nuestro propio color de pintura estándar, y el espesor de la pintura es de 40 micras.

Paquete

Bolsa de burbujas + caja de madera (por defecto), caja de cartón es opcional.

Nuestra fábrica

Servicio personalizado OEM disponible

¿Qué tipo de cilindros necesita?

Hay muchos tipos diferentes de estos cilindros para diferentes industrias, pero no importa qué tipo de cilindro hidráulico necesite, incluso cilindros hidráulicos personalizados, ¡AiSoar es capaz de satisfacer sus necesidades también!

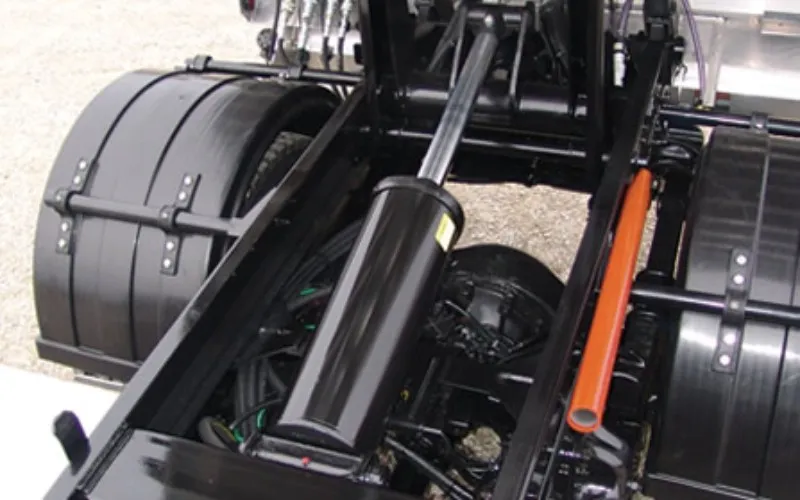

CILINDRO DE ARRASTRE HIDRÁULICO WCP CON BASE DE TUBO TRANSVERSAL Aplicación: Tractores

Pala cargadora

Plataforma elevadora

Miniexcavadoras

Equipos agrícolas

Camiones de basura, equipos de residuos/reciclaje

CILINDRO DE ARRASTRE HIDRÁULICO WCP CON BASE DE TUBO CRUZADO Material:

– Uso previsto: Aplicación de doble efecto

– Pistón: Fundición dúctil con anillo de desgaste

– Prensaestopas: Fundición dúctil, enroscable con anillo de desgaste

– Tubo: Acero bruñido de precisión

– Varilla: Cromado duro

– Cabeza de biela: Ojal perforado

– Base de montaje: Tubo transversal de acero con engrasador

– Junta del tubo: Junta tórica de Buna con respaldo de hytrel Polytemp

– Junta del vástago: Polypak profundo con diseño de labio B

– Rascador de varilla: Uretano, a presión

– Junta del pistón: Hallite 755 proporciona una resistencia prolongada al desgaste con anillo de desgaste

Preguntas frecuentes

Intentaremos responder a algunas de sus preguntas

R: Sí, diseñamos y fabricamos cilindros hidráulicos personalizados. Cualquiera que sea usted prefiere un cilindro hidráulico personalizado completo o ligeramente modificar la base de la norma, nuestro ingeniero le gustaría apoyar plenamente.
