Los cilindros soldados WCC con soportes finales de bola giratoria son componentes hidráulicos diseñados para proporcionar movimiento lineal en aplicaciones industriales y móviles. Estos cilindros se caracterizan por tener extremos de montaje que incorporan una bola giratoria, lo que permite una articulación flexible y multidireccional. Esta característica proporciona un mayor grado de libertad en el montaje y permite la adaptación a superficies irregulares o ángulos variables. Los cilindros soldados WCC están fabricados con materiales resistentes y duraderos, lo que los hace adecuados para entornos exigentes. Son utilizados en una variedad de aplicaciones, incluyendo maquinaria agrícola, equipos de construcción, sistemas de elevación y manipulación de materiales, entre otros, donde se requiere un movimiento lineal controlado con flexibilidad de montaje.

Modelo:	WCS
PSI:	3000
Aplicación:	Soldado, doble actuación
Plazo de entrega:	3~6 semanas
Muestra:	Disponible
Personalizado:	Disponible

WCS

Cilindros soldados WCS con bola giratoria

Un dibujo detallado

Sistema de código modelo

Fabricación en la cual

El sistema de código modelo de cilindros hidráude WCS es un sistema integral de códigos utilizados para identificar y especificar los diversos componentes y especificaciones de los cilindros hidráu.

Cilindros hidráulicos de bolas soldadas:

Este cilindro duradero está diseñado con un extremo de acero de la base, extremo de la barra, la glándula, y el vástago del pistón para la resistencia al desgaste. La hidráulica AiSoar también implementa un rígido control de calidad en las materias primas. Tenemos proveedores realmente estables con relaciones de cooperación a largo plazo. Inspeccionamos cada lote de mercancías entrantes y revisar el rendimiento de calidad de nuestro proveedor por año.

Características de los cilindros hidráulicos:

Ambos extremos son iguales: rodamientos esférico(giratorio) en ambos. Sus cilindros hidráulico giratorio de bolas soldadas son de tipo compacto y construcción soldada para grandes cargas; La mayoría de los casos cumplen con los requisitos de espacio limitado y bien de carga, potenciando las acciones de elevación, elevación y descenso.

Aplicación de cilindros hidráulicos:

La bola gira de lado a lado y eso permite una gran flexibilidad.

Dibujo del cilindro hidráulico WCS

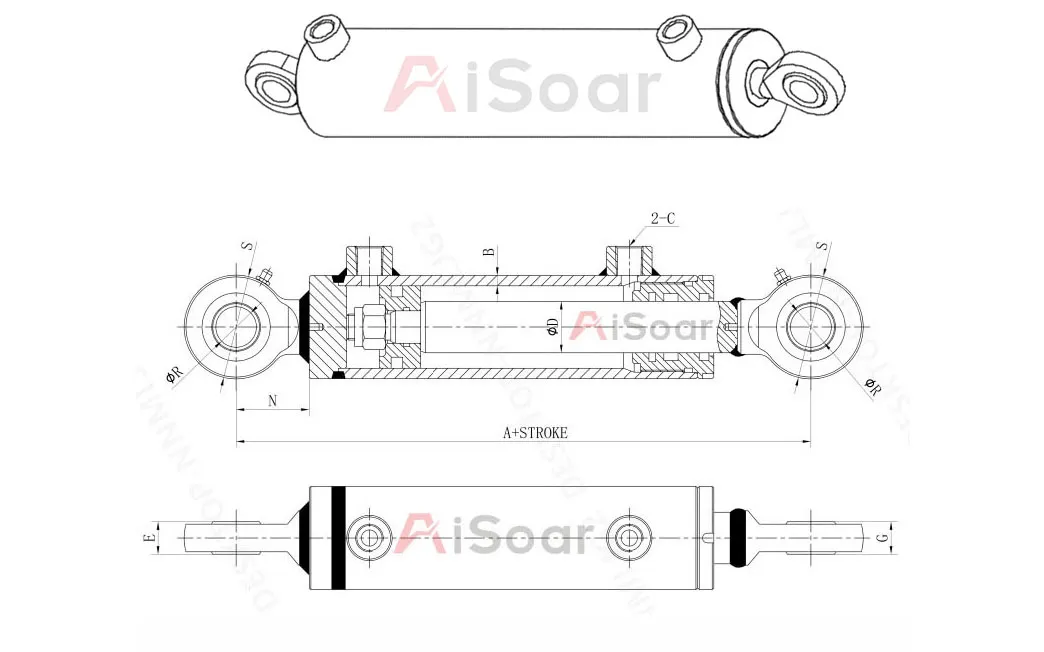

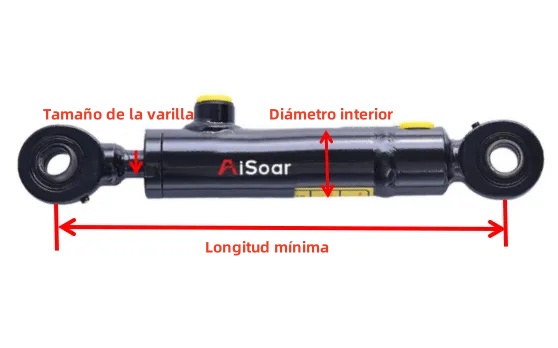

Podemos comprobar las principales dimensiones en el dibujo abajo

Datos dimensionales en pulgadas (milímetros)
DIÁMETRO	A	B	C	D	E	G	N	R	S
1.000 (25.4)	6.299 (160)	0.200 (5.08)	1/4NPT	0.630 (16.0)	0.394 (10)	0.394 (10)	1.063 (27)	0.472 (12)	1.000 (34)
1.500 (38.1)	7.48 (190)	0.200 (5.08)	1/4NPT	1.000 (25.4)	0.63 (16)	0.63 (16)	1.496 (38)	0.787 (20)	1.500 (53)
2.000 (50.8)	8.8 (223.52)	0.25 (6.35)	3/8NPT	1.250 (31.75)	0.787 (20)	0.787 (20)	1.7725 (45)	0.984 (25)	2.000 (64)
2.500 (63.5)	8.8 (223.52)	0.25 (6.35)	3/8NPT	1.500 (38.1)	0.787 (20)	0.787 (20)	1.772 (45)	0.984 (25)	2.500 (64)
3.000 (76.2)	9.2 (233.68)	0.25 (6.35)	1/2NPT	1.500 (38.1)	0.787 (20)	0.787 (20)	1.772 (45)	0.984 (25)	3.000 (64)

Tabla de datos

Aquí podemos ver los datos dimensionales importantes para los cilindros de WCS

ARTÍCULO	DIÁMETRO INTERIOR PULGADAS	CARRERA PULGADAS	DIÁMETRO DEL VÁSTAGO PULGADAS	LONGITUD MÍNIMA PULGADAS	LONGITUD MÁXIMA PULGADAS	PUERTO CONEXIONES	PESO LBS	PESO KG
WCS 1004-062	1	4	0.625	10.299	14.299	1/4NPT	5	2.3
WCS 1006-062	1	6	0.625	12.299	18.299	1/4NPT	5	2.3
WCS 1008-062	1	8	0.625	14.299	22.299	1/4NPT	6	2.7
WCS 1010-062	1	10	0.625	16.299	26.299	1/4NPT	7	3.2
WCS 1012-062	1	12	0.625	18.299	30.299	1/4NPT	7	3.2
WCS 1504-100	1.5	4	1	11.48	15.48	1/4NPT	6	2.7
WCS 1506-100	1.5	6	1	13.48	19.48	1/4NPT	7	3.2
WCS 1508-100	1.5	8	1	15.48	23.48	1/4NPT	9	4.1
WCS 1510-100	1.5	10	1	17.48	27.48	1/4NPT	10	4.5
WCS 1512-100	1.5	12	1	19.48	31.48	1/4NPT	11	5
WCS 1514-100	1.5	14	1	21.48	35.48	1/4NPT	12	5.4
WCS 2006-125	2	6	1.1/4	14.8	20.8	3/8NPT	15	6.8
WCS 2008-125	2	8	1.1/4	16.8	24.8	3/8NPT	16	7.3
WCS 2010-125	2	10	1.1/4	18.8	28.8	3/8NPT	17	7.7
WCS 2012-125	2	12	1.1/4	20.8	32.8	3/8NPT	19	8.6
WCS 2020-125	2	20	1.1/4	28.8	48.8	3/8NPT	24	10.9
WCS 2024-125	2	24	1.1/4	32.8	56.8	3/8NPT	27	12.2
WCS 2030-125	2	30	1.1/4	38.8	68.8	3/8NPT	32	14.5
WCS 2036-125	2	36	1.1/4	44.8	80.8	3/8NPT	43	19.5
WCS 2506-150	2.5	6	1.1/2	14.8	20.8	3/8NPT	17	7.7
WCS 2508-150	2.5	8	1.1/2	16.8	24.8	3/8NPT	19	8.6
WCS 2510-150	2.5	10	1.1/2	18.8	28.8	3/8NPT	21	9.5
WCS 2512-150	2.5	12	1.1/2	20.8	32.8	3/8NPT	23	10.4
WCS 2520-150	2.5	20	1.1/2	28.8	48.8	3/8NPT	30	13.6
WCS 2524-150	2.5	24	1.1/2	32.8	56.8	3/8NPT	34	15.4
WCS 2530-150	2.5	30	1.1/2	38.8	68.8	3/8NPT	41	18.6
WCS 2536-150	2.5	36	1.1/2	44.8	80.8	3/8NPT	58	26.3
WCS 3008-150	3	8	1.1/2	16.8	24.8	1/2NPT	22	10
WCS 3010-150	3	10	1.1/2	18.8	28.8	1/2NPT	24	10.9
WCS 3012-150	3	12	1.1/2	20.8	32.8	1/2NPT	26	11.8
WCS 3020-150	3	20	1.1/2	28.8	48.8	1/2NPT	36	16.3
WCS 3024-150	3	24	1.1/2	32.8	56.8	1/2NPT	41	18.6
WCS 3030-150	3	30	1.1/2	38.8	68.8	1/2NPT	52	23.5
WCS 3036-150	3	36	1.1/2	44.8	80.8	1/2NPT	60	27.2

¡Obtenga sus cilindros hidráulicos wcs hoy mismo!

Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros WCS que necesita.

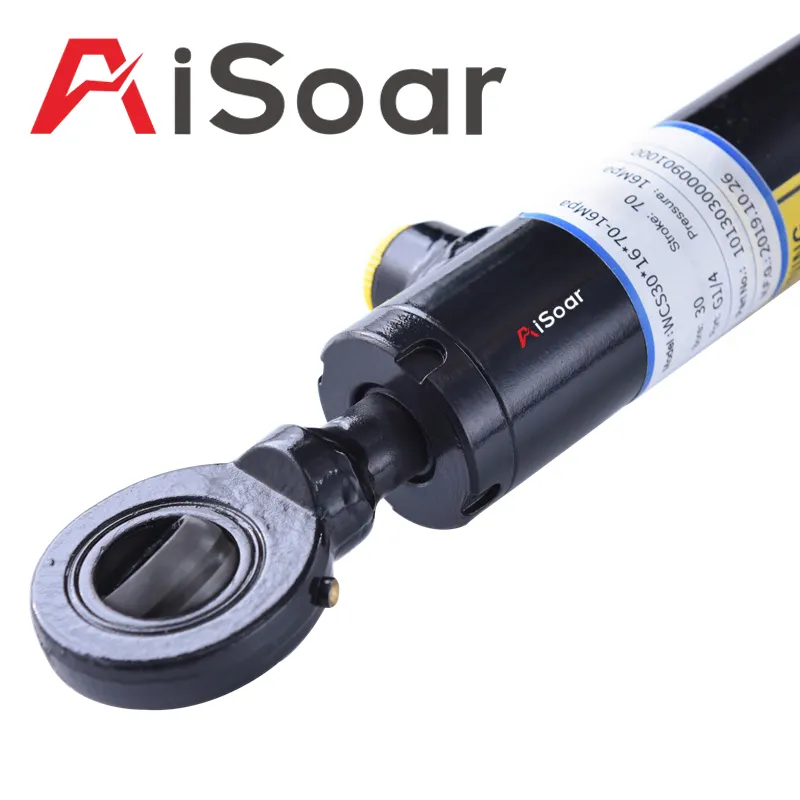

Material

Siempre utilizamos Material de buena calidad para nuestros cilindros WCS

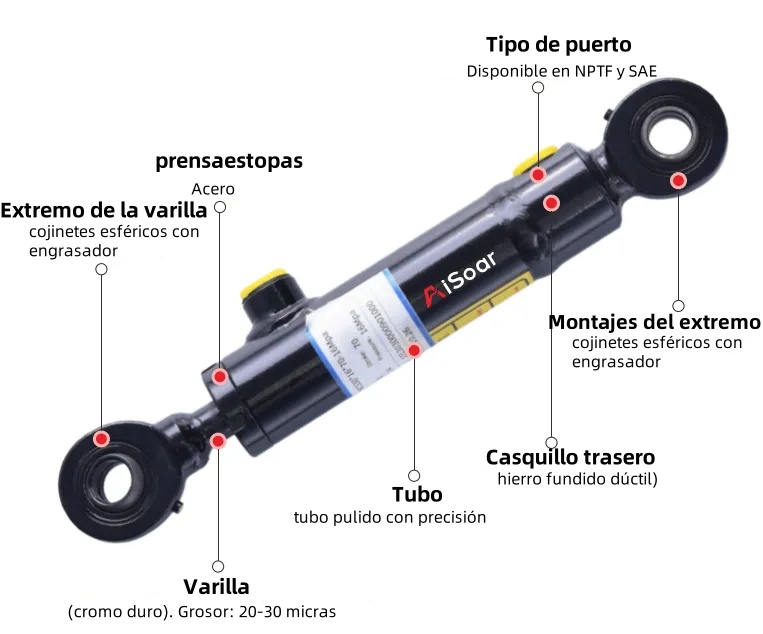

Varilla: cromado duro
Tubo: acero afilde precisión para prolongar la vida útil del sello.
Glándula: hierro dúctil, conductos de aceite perforado.
Pistón: hierro SDuctile.
Soportes terminales: rodesesféricon grasa Zerk
PORTS:NPT, NPTF&SAE está disponible
SEALS:Taiwan DZ/ Hallite
Pintura: negro, colores personalizados están disponibles.

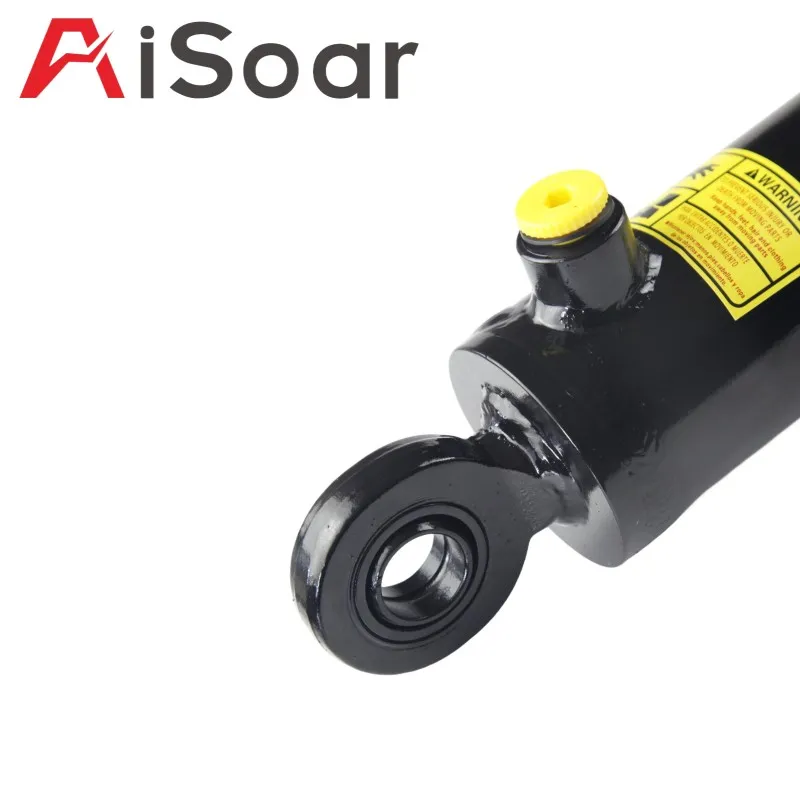

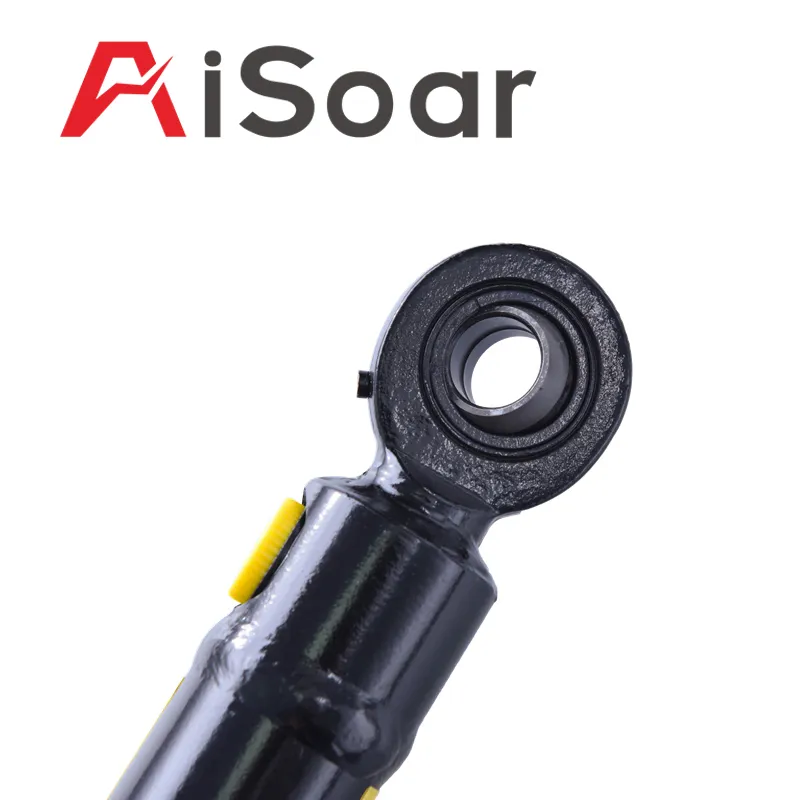

Cojinetes esféricon grasa Zerk

Procesos de producción

¿Cómo fabricamos cilindros hidráulicos

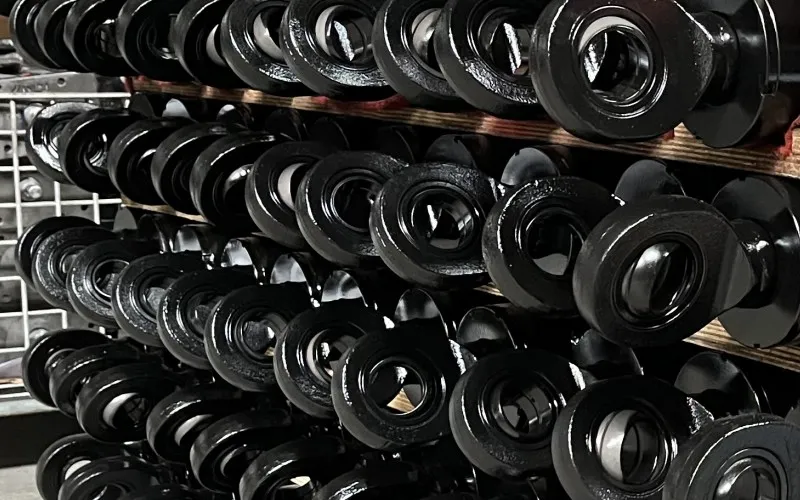

mecanizado

Mecanizado por fresadoras en centros compuestos de Mazac y Dawei, la tolerancia y la precisión de cada una de las partes será bueno y estable.

limpieza

Cada parte del cilindro, será limpiada por ultrasonidos.

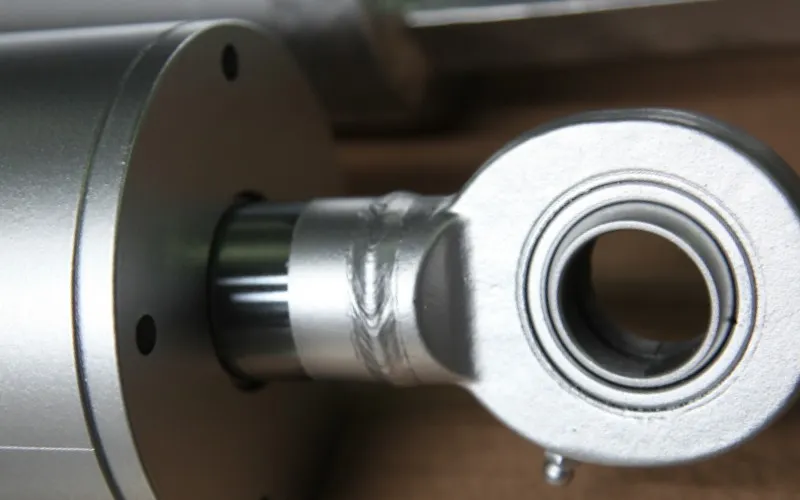

Soldadura

Soldados por máquinas automáticas de soldadura y brazo mecánico, los resultados de nuestra buena calidad de soldadura.

Montaje

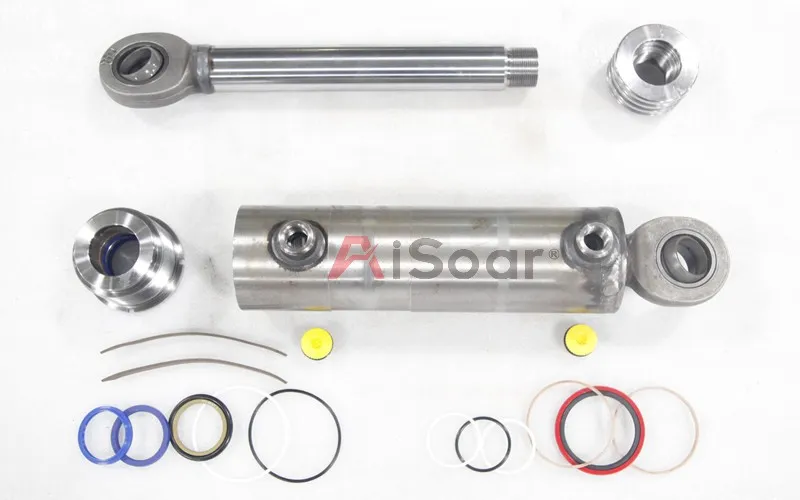

1. La glándula, que mantiene la presión sella y sostiene la varilla mientras se mueve.
2. Los sellos, que están instalados en la glándula para detener fugas y contaminación externa.
3. La glándula se ajusta a la vara.
4. El pistón se coloca en el extremo de la varilla.
5. Una tuerca de bloqueo se utiliza para mantener el pistón en su lugar.
6. Los sellos de pistse instalen en el pistón para crear un sello contra la pared del cilindro tanto en aplicaciones de efecto simple como de efecto doble.
7. Coloque la tapa de cierre y el puerto de soldadura en el cilindro.
8. A continuación se introduce en el cilindro la varilla completamente montada.
9. Con el conjunto completo, el cilindro hidráulico ya está listo para su uso.

Inspección de inspección

Diversos equipos de inspección de precisión se aplican en el control de calidad, por lo que tenemos 100% capacidad de detección y trazabilidad.

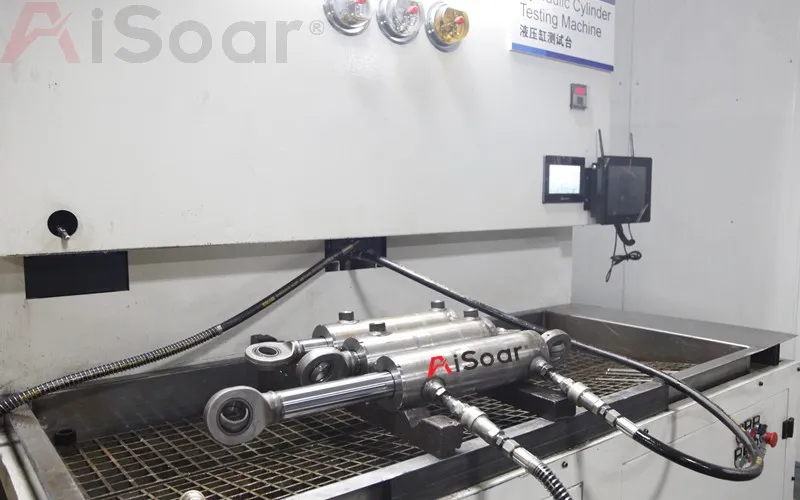

Prueba

1. La máquina de pruebas de sal prueba la barra cromada y para ver la capacidad para el rendimiento anticorrosión.

2. Haciendo las 72 o 96 horas para la prueba, podemos hacerlo más largo de acuerdo con el requisito especial de los clientes.

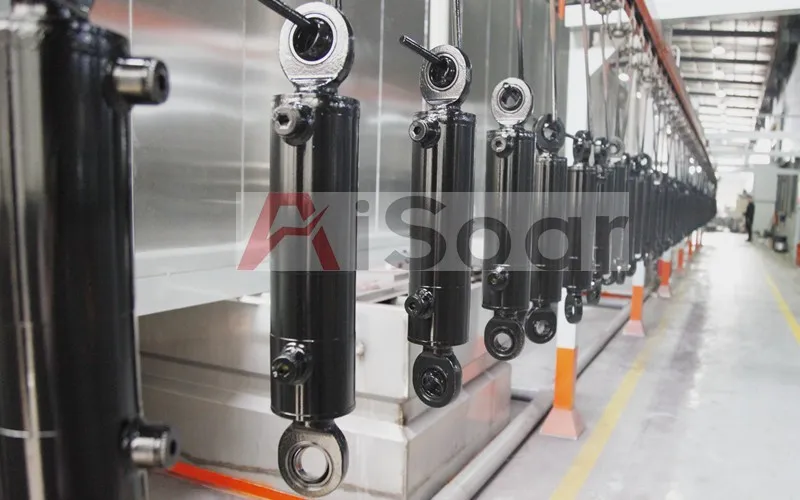

La pintura

1. Pintar la capa inferior, normalmente tarda un día en secarse.

2. Pintura de la pintura final.

Tenemos nuestro propio color de pintura estándar, y el grosor de la pintura es de 40 micras.

Paquete

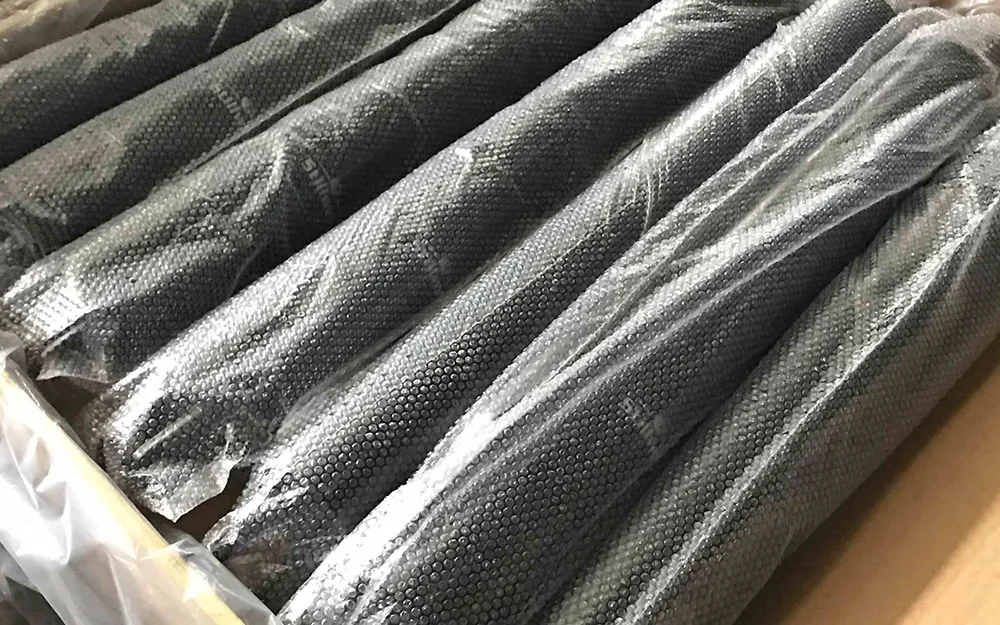

Bolsa de burbujas + caja de madera (por defecto), caja de cartón es opcional.

Nuestra fábrica

Servicio personalizado OEM está disponible

¿Qué tipo de cilindros necesita?

Hay un puñado de diferentes tipos de cilindros para diferentes industrias, pero no importa qué tipo que usted necesita, incluso los cilindros hidráusoldados personalizados, AiSoar puede proporcionarlos.

Cilindros hidráusoldados de tubo cruzado WCS

WCS cilindros hidráulico de bola soldada

Preguntas frecuentes

Vamos a tratar de responder a cada una de sus preguntas

R: para aplicaciones verticales, como la cama de descarga, sugiero mirar nuestra serie WCT de cilindros de línea transversal. Proporciona más estabilidad con tes cruzados. Para la WCS2008, la pelota gira de lado a lado y eso permite una gran flexibilidad.

Sí, AiSoar Hydraulics es un fabricante profesional de cilindros hidráuy ofrece un servicio personalizado. También nos destacamos en hacer algunos diferentes basados en los estándares.

R: usted debe tener el parámetro técnico específico primero: tamaño del taladro, tamaño de la barra, carrera, presión de trabajo, fuerza requerida (carga de columna). A continuación, mire la hoja de datos y el dibujo cuidadosamente, especialmente los tamaños de montaje, incluir la distancia mínima de los agujeros de pin, y etc. Por último, compruebe si hay algún requisito especial, como estilo de puerto y tamaño, pintura, pin instalación y opciones de retención, paquete.

R: ambos extremos son iguales – cojinete esférico (giratorio) en ambos. También aceptamos los cilindros personalizados, girar un extremo, clevis en el extremo opuesto está disponible.

Catálogo de cilindros hidráulicos aisoar

Los cilindros de barra de acoplamiento con horquilla montada tanto en los extremos de la varilla como en los extremos de la base, los llamamos serie TR. Los cilindros de barra de acoplamiento AiSoar, disponibles en una variedad de tamaños de diámetro y carrera, el tamaño del diámetro varía de 2 a 5 pulgadas, el rango de carrera varía de 4 a 48 pulgadas, la presión de trabajo varía de 2500 PSI a 3000 PSI.
