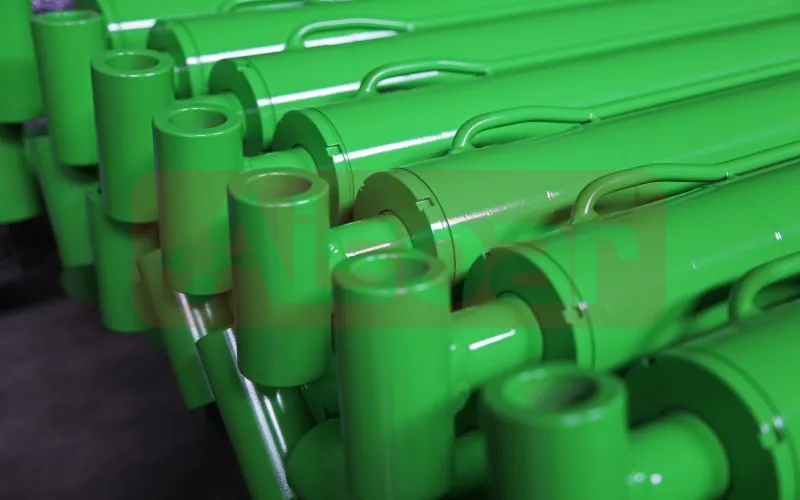

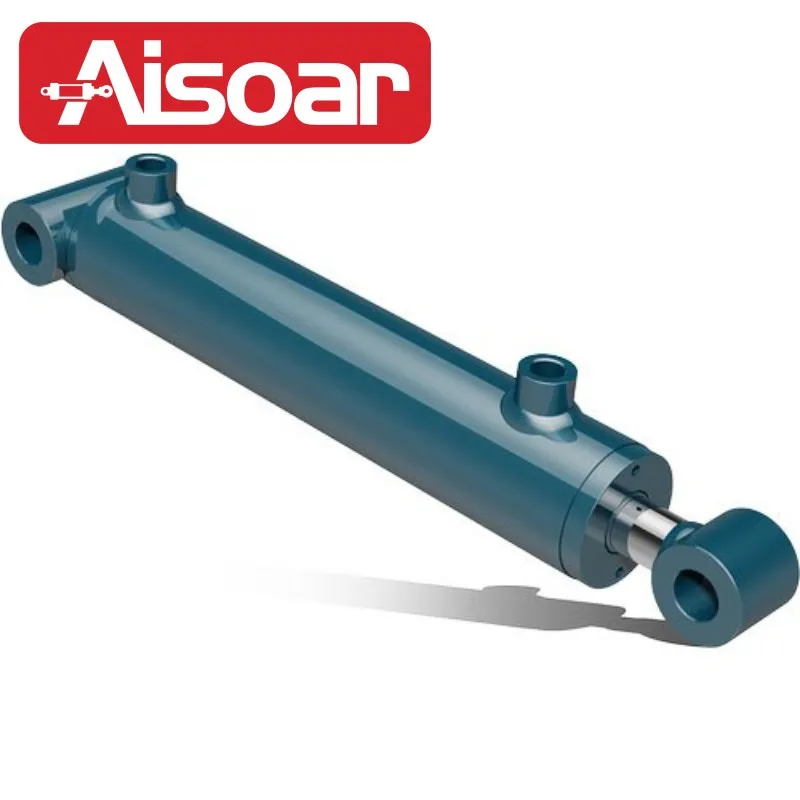

Cilindros soldados WCT con soportes de tubos cruzados

Los cilindros, Vary extremos de la base de la serie WCT son tubos cruzados soldados con engrasadores, y son ampliamente utilizados en equipos agrícolas, equipos de construcción, remolques, fabricación de metales, equipos de residuos y reciclaje, y otros campos.

Modelo:	WCT
PSI:	3000
Aplicación:	Soldado doble efecto
Plazo de entrega:	3~6 Semanas
Muestra:	Disponible
Personalizado:	Disponible

WCT

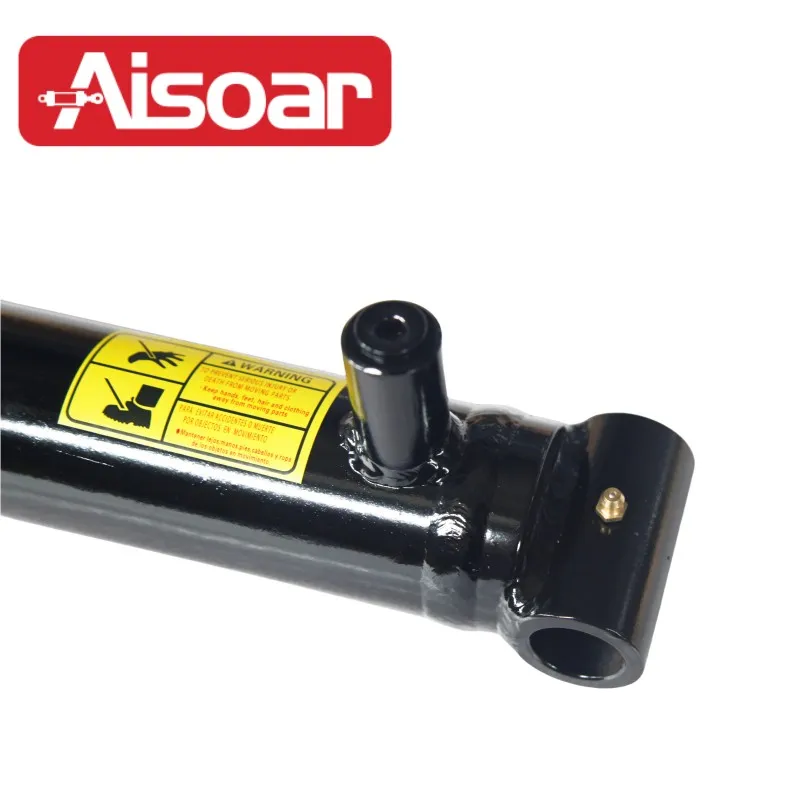

Cilindros soldados WCT con soportes de tubos cruzados

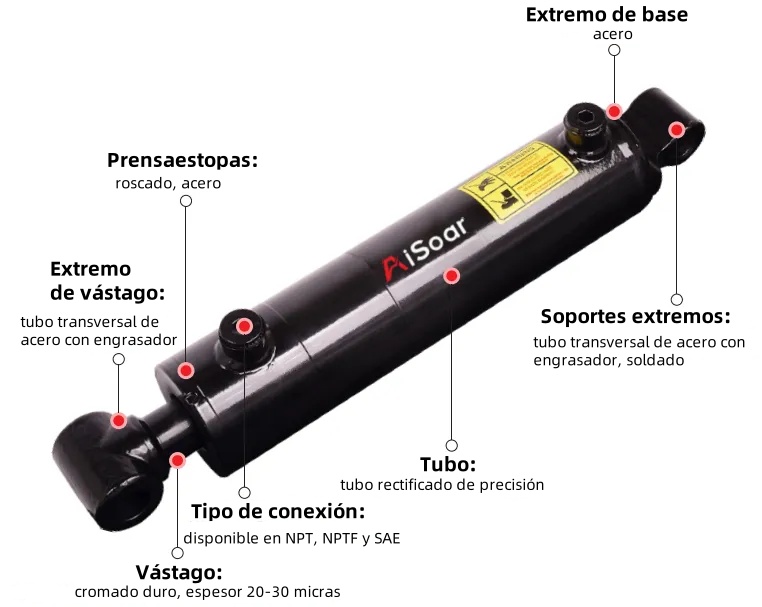

Un dibujo detallado

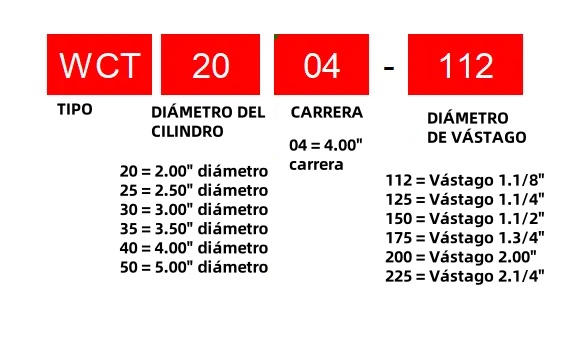

Sistema de código modelo

Cilindro hidráulico WCT

El WCT corresponde a un sistema integral de códigos utilizado para identificar y especificar los diferentes componentes y características técnicas de los cilindros hidráulicos.

Descripción general de los cilindros hidráulicos soldados de tubo cruzado WCT:

Los cilindros hidráulicos de tubo cruzado se utilizan comúnmente en la industria móvil y en otros sectores tecnológicos. Los cilindros hidráulicos de tubo cruzado de doble efecto soldados de AiSoar tienen un diseño robusto y pueden soportar presiones de trabajo de hasta 3500 PSI. Para garantizar una mayor durabilidad, emplean tubos estirados en frío esmerilados y pulidos de alta resistencia a la tracción, así como vástagos cromados duro rectificados y pulidos de alta resistencia a la tracción.

Características de los cilindros hidráulicos soldados de tubo cruzado WCT:

AiSoar es un fabricante de cilindros hidráulicos de tubo cruzado personalizados. Ofrecemos una amplia gama de opciones para satisfacer las necesidades específicas de nuestros clientes, que incluyen tubos, chapado de vástagos, sellos, extremos de montaje, presiones nominales, opciones de color, embalaje y etiquetado.

Aplicación de los cilindros hidráulicos soldados de tubo cruzado WCT:

Los cilindros hidráulicos soldados de tubo cruzado WCT son ideales para aplicaciones móviles, como carretillas elevadoras, retroexcavadoras, cargadoras frontales, tractores, excavadoras y aplicaciones personalizadas. Se utilizan en diversos sectores, como la agricultura, la construcción, el petróleo y el gas, el transporte, la fabricación y la silvicultura.

Dibujo de un cilindro hidráulico WCT

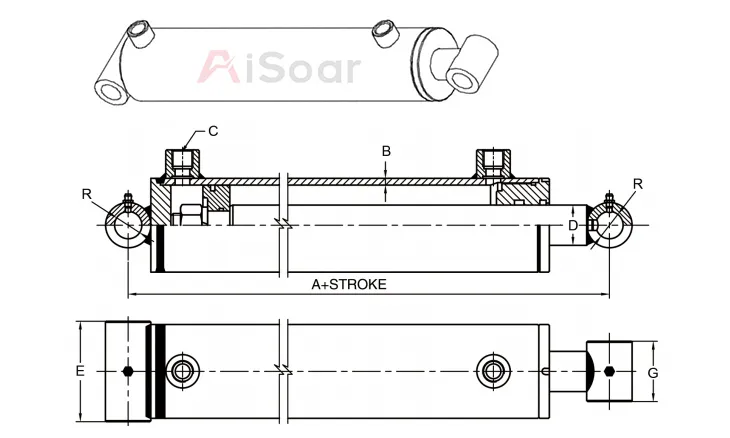

Podemos comprobar las principales dimensiones en el dibujo abajo

Datos dimensionales en pulgadas( milímetros)
Orificio	A	B	C	D	E	G	R
1.50 (38.10)	8 (203.2)	0.25 (6.35)	1/4NPT	1.00 (25.40)	2.25 (57.15)	2.00 (50.80)	0.77 (19.56)
2.00 (50.80)	8 (203.2)	0.25 (6.35)	3/8NPT	1.25 (31.75)	2.75 (69.85)	2.25 (57.15)	1.02 (25.90)
2.50 (63.50)	8 (203.2)	0.25 (6.35)	3/8NPT	1.50 (38.10)	3.25 (82.55)	2.25 (57.15)	1.02 (25.90)
3.00 (76.20)	8 (203.2)	0.25 (6.35)	1/2NPT	1.50 (38.10)	3.75 (95.25)	2.25 (57.15)	1.02 (25.90)
3.50 (88.90)	10 (254)	0.25 (6.35)	1/2NPT	1.75 (44.45)	4.25 (107.95)	2.25 (57.15)	1.27 (32.26)
4.00 (101.60)	10 (254)	0.25 (6.35)	1/2NPT	2.00 (50.80)	4.75 (120.65)	2.50 (63.50)	1.52 (38.61)
5.00 (127.00)	12 (304.8)	0.25 (6.35)	1/2NPT	2.50 (63.50)	5.75 (146.05)	3.25 (82.55)	1.77 (44.96)

Tabla de datos

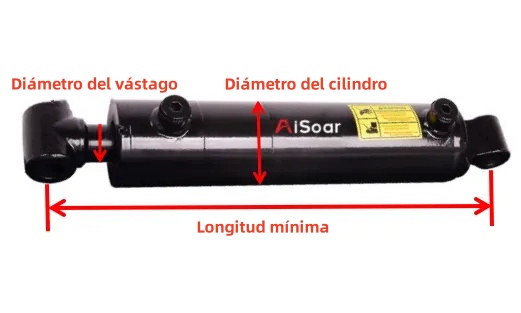

Aquí podemos ver los datos dimensionales importantes para los cilindros WCT

ARTÍCULO	DIÁMETRO PULGADAS	CARRERA PULGADAS	VÁSTAGO PULGADAS	LONGITUD MÍNIMA PULGADAS	LONGITUD MÁXIMA PULGADAS	PUERTO(CONEXIONES)	PESO LBS	PESO KG
WCT1504-100	1.5	4	1	12	16	1/4NPT	9.04	4.1
WCT1506-100	1.5	6	1	14	20	1/4NPT	10.14	4.6
WCT1508-100	1.5	8	1	16	24	1/4NPT	11.47	5.2
WCT1510-100	1.5	10	1	18	28	1/4NPT	12.79	5.8
WCT2008-125	2	8	1.1/4	16	24	3/8NPT	13.45	6.1
WCT2010-125	2	10	1.1/4	18	28	3/8NPT	15.21	6.9
WCT2012-125	2	12	1.1/4	20	32	3/8NPT	16.98	7.7
WCT2014-125	2	14	1.1/4	22	36	3/8NPT	18.74	8.5
WCT2016-125	2	16	1.1/4	24	40	3/8NPT	20.51	9.3
WCT2018-125	2	18	1.1/4	26	44	3/8NPT	22.27	10.1
WCT2020-125	2	20	1.1/4	28	48	3/8NPT	24.03	10.9
WCT2024-125	2	24	1.1/4	32.8	56	3/8NPT	27	12.2
WCT2028-125	2	28	1.1/4	36	64	3/8NPT	31.09	14.1
WCT2030-125	2	30	1.1/4	38	68	3/8NPT	32.85	14.9
WCT2032-125	2	32	1.1/4	40	72	3/8NPT	34.84	15.8
WCT2036-125	2	36	1.1/4	44	80	3/8NPT	38.37	17.4
WCT2040-125	2	40	1.1/4	48	88	3/8NPT	41.9	19
WCT2048-125	2	48	1.1/4	56	104	3/8NPT	48.95	22.2
WCT2508-150	2.5	8	1.1/2	16	24	3/8NPT	19.85	9
WCT2510-150	2.5	10	1.1/2	18	28	3/8NPT	21.83	9.9
WCT2512-150	2.5	12	1.1/2	20	32	3/8NPT	24.03	10.9
WCT2514-150	2.5	14	1.1/2	22	36	3/8NPT	26.24	11.9
WCT2516-150	2.5	16	1.1/2	24	40	3/8NPT	28.44	12.9
WCT2518-150	2.5	18	1.1/2	26	44	3/8NPT	30.65	13.9
WCT2520-150	2.5	20	1.1/2	28	48	3/8NPT	32.85	14.9
WCT2524-150	2.5	24	1.1/2	32	56	3/8NPT	37.26	16.9
WCT2528-150	2.5	28	1.1/2	36	64	3/8NPT	41.45	18.8
WCT2530-150	2.5	30	1.1/2	38	68	3/8NPT	43.66	19.8
WCT2532-150	2.5	32	1.1/2	40	72	3/8NPT	45.86	20.8
WCT2536-150	2.5	36	1.1/2	44	80	3/8NPT	50.27	22.8
WCT2540-150	2.5	40	1.1/2	48	88	3/8NPT	54.68	24.8
WCT2548-150	2.5	48	1.1/2	56	104	3/8NPT	63.28	28.7
WCT3008-150	3	8	1.1/2	16	24	1/2NPT	24.7	11.2
WCT3010-150	3	10	1.1/2	18	28	1/2NPT	27.12	12.3
WCT3012-150	3	12	1.1/2	20	32	1/2NPT	29.55	13.4
WCT 3014-150	3	14	1.1/2	22	36	1/2NPT	31.97	14.5
WCT 3016-150	3	16	1.1/2	24	40	1/2NPT	34.4	15.6
WCT 3018-150	3	18	1.112	26	44	1/2NPT	36.82	16.7
WCT 3020-150	3	20	1.1/2	28	48	1/2NPT	39.25	17.8
WCT 3024-150	3	24	1.1/2	32	56	1/2NPT	44.1	20
WCT 3028-150	3	28	1.1/2	36	64	1/2NPT	48.95	22.2
WCT 3030-150	3	30	1.1/2	38	68	1/2NPT	51.38	23.3
WCT 3032-150	3	32	1.1/2	40	72	1/2NPT	53.58	24.3
WCT 3036-150	3	36	1.1/2	44	80	1/2NPT	58.43	26.5
WCT 3040-150	3	40	1.1/2	48	88	1/2NPT	63.28	28.7
WCT 3048-150	3	48	1.1/2	56	104	1/2NPT	72.99	33.1
WCT 3508-175	3.5	8	1.3/4	18	26	1/2NPT	32.63	14.8
WCT 3510-175	3.5	10	1.3/4	20	30	1/2NPT	35.72	16.2
WCT 3512-175	3.5	12	1.3/4	22	34	1/2NPT	38.81	17.6
WCT 3514-175	3.5	14	1.3/4	24	38	1/2NPT	41.67	18.9
WCT 3516-175	3.5	16	1.3/4	26	42	1/2NPT	44.76	20.3
WCT 3518-175	3.5	18	1.3/4	28	46	1/2NPT	47.63	21.6
WCT 3520-175	3.5	20	1.3/4	30	50	1/2NPT	50.72	23
WCT 3524-175	3.5	24	1.3/4	34	58	1/2NPT	56.67	25.7
WCT 3528-175	3.5	28	1.3/4	38	66	1/2NPT	62.62	28.4
WCT 3530-175	3.5	30	1.3/4	40	70	1/2NPT	65.71	29.8
WCT 3532-175	3.5	32	1.3/4	42	74	1/2NPT	68.8	31.2
WCT 3536-175	3.5	36	1.3/4	46	82	1/2NPT	74.75	33.9
WCT 3540-175	3.5	40	1.3/4	50	90	1/2NPT	80.7	36.6
WCT 3548-175	3.5	48	1.3/4	58	106	1/2NPT	92.61	42
WCT 4008-200	4	8	2	18	26	1/2NPT	40.79	18.5
WCT 4010-200	4	10	2	20	30	1/2NPT	44.54	20.2
WCT 4012-200	4	12	2	22	34	1/2NPT	48.29	21.9
WCT 4014-200	4	14	2	24	38	1/2NPT	51.82	23.5
WCT 4016-200	4	16	2	26	42	1/2NPT	55.57	25.2
WCT 4018-200	4	18	2	28	46	1/2NPT	59.09	26.8
WCT 4020-200	4	20	2	30	50	1/2NPT	62.84	28.5
WCT 4024-200	4	24	2	34	58	1/2NPT	70.12	31.8
WCT 4028-200	4	28	2	38	66	1/2NPT	77.4	35.1
WCT 4030-200	4	30	2	40	70	1/2NPT	81.14	36.8
WCT 4032-200	4	32	2	42	74	1/2NPT	84.67	38.4
WCT 4036-200	4	36	2	46	82	1/2NPT	91.95	41.7
WCT 4040-200	4	40	2	50	90	1/2NPT	99.23	45
WCT 4048-200	4	48	2	58	106	1/2NPT	114	51.7
WCT 5008-250	5	8	2.1/2	20	28	1/2NPT	71.88	32.6
WCT 5010-250	5	10	2.1/2	22	32	1/2NPT	76.07	34.5
WCT 5012-250	5	12	2.1/2	24	36	1/2NPT	80.48	36.47
WCT 5014-250	5	14	2.1/2	26	40	1/2NPT	84.67	38.37
WCT 5016-250	5	16	2.1/2	28	44	1/2NPT	89.08	40.37
WCT 5018-250	5	18	2.1/2	30	48	1/2NPT	93.49	43.37
WCT 5020-250	5	20	2.1/2	32	52	1/2NPT	97.68	44.27
WCT 5024-250	5	24	2.1/2	36	60	1/2NPT	106.28	48.17
WCT 5028-250	5	28	2.1/2	40	68	1/2NPT	115.1	52.16
WCT 5030-250	5	30	2.1/2	42	72	1/2NPT	119.29	54.06
WCT 5032-250	5	32	2.1/2	44	76	1/2NPT	123.7	56.06
WCT 5036-250	5	36	2.1/2	48	84	1/2NPT	132.3	59.96
WCT 5040-250	5	40	2.1/2	52	92	1/2NPT	140.9	63.86
WCT 5048-250	5	48	2.1/2	60	108	1/2NPT	158.1	71.65

¡Obtenga hoy mismo su cilindro soldado WCT !

Llámenos o visite nuestro sitio web para obtener más información sobre los cilindros WCT.

Material

Siempre utilizamos Material de buena calidad para nuestros cilindros WCT

Varilla: cromo duro espesor de chapado :20~30 micras.
Tubo: tubo de acero afilado o skrado para prolongar la vida útil del sello.
Glándula: de acero.
Pistón: acero.

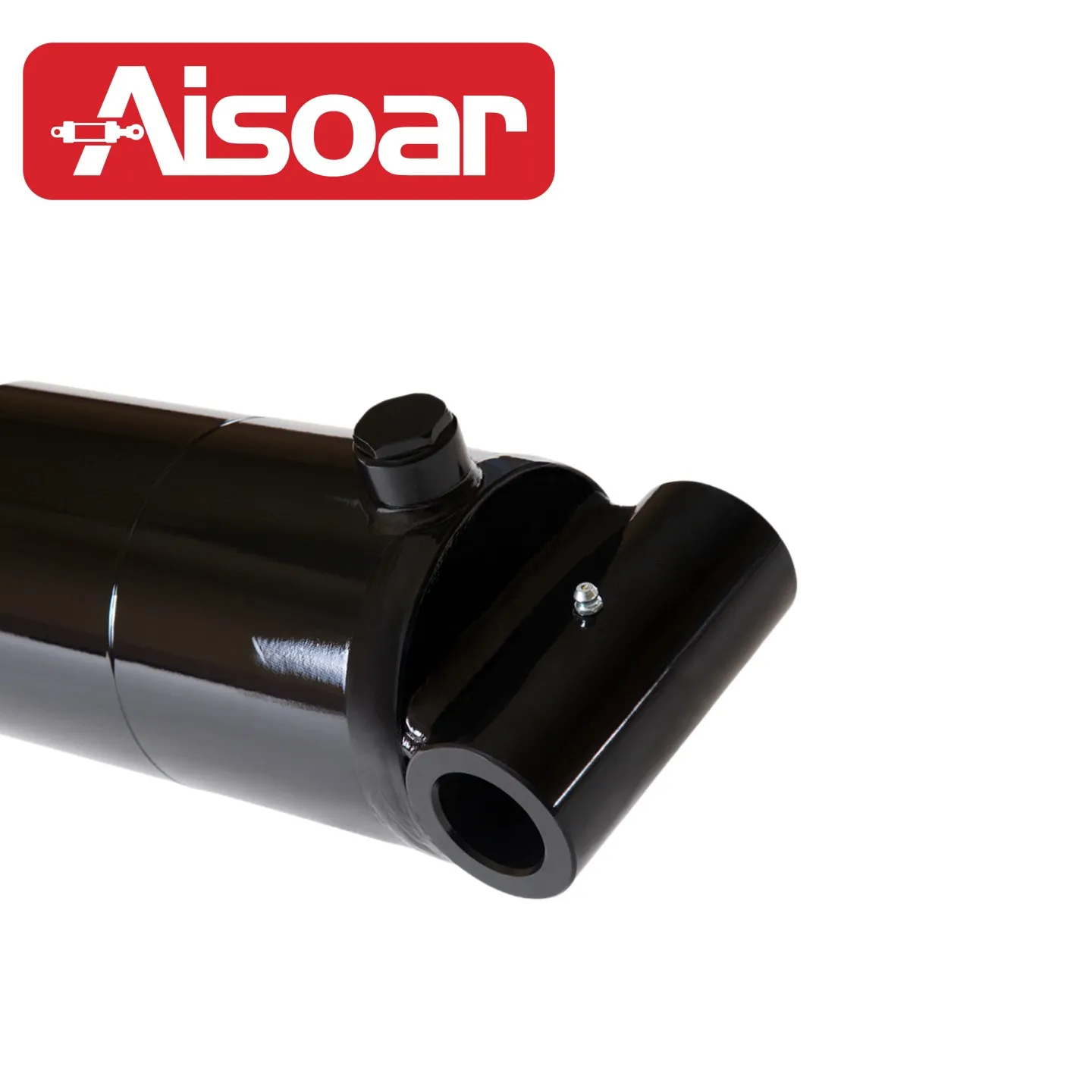

Montaje final: tubo transversal de acero con grasa zerk, soldado.
PORTS:NPT, NPTF&SAE es opcional.
Sellos :Hallite.
Pintura: negro (STD), color y otros colores personalizados están disponibles.
Extremos de varilla: tubo transversal de acero con zerk de grasa

Procesos de producción

¿Cómo producimos los cilindros hidráulicos WCT

mecanizado

Mecanizado por tornera fresadora centros compuestos de Mazac y Dawei, la tolerancia y la precisión de cada una de las partes será bueno y estable.

limpieza

Cada parte del cilindro, será limpiada por ultrasonidos.

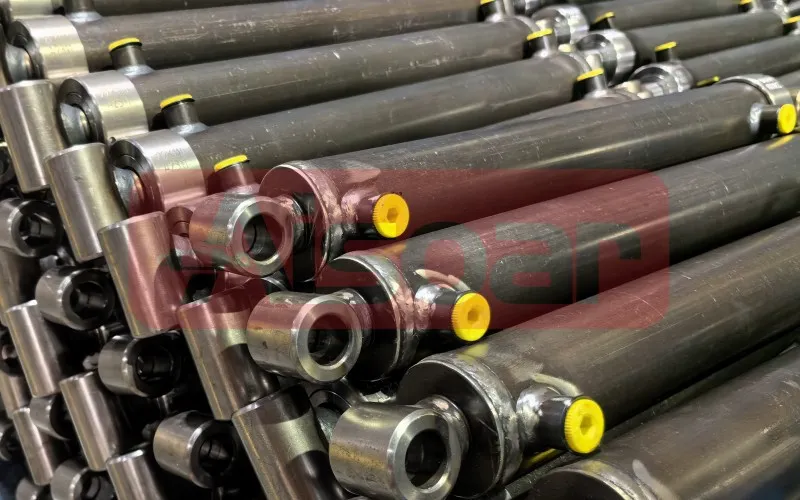

Soldadura

Soldados por máquinas automáticas de soldadura y brazo mecánico, los resultados de nuestra buena calidad de soldadura.

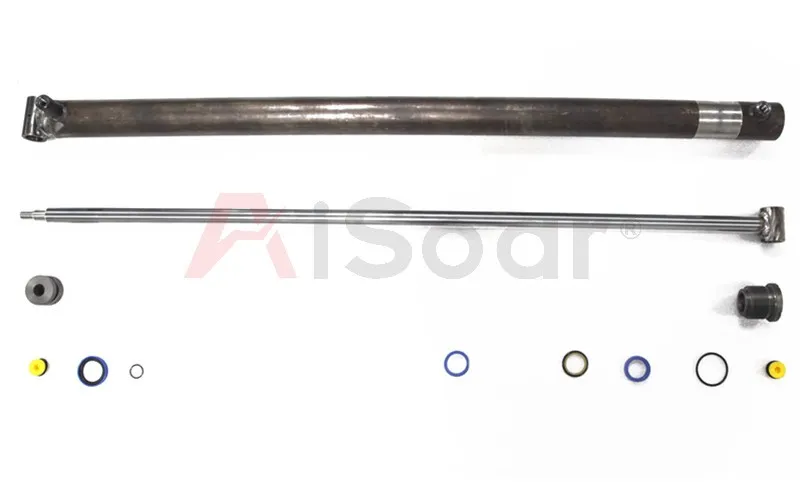

Montaje

1. La glándula, que mantiene la presión sella y sostiene la varilla mientras se mueve.
2. Los sellos, que están instalados en la glándula para detener fugas y contaminación externa.
3. La glándula se ajusta a la vara.
4. El pistón se coloca en el extremo de la varilla.
5. Una tuerca de bloqueo se utiliza para mantener el pistón en su lugar.
6. Los sellos de pistse instalen en el pistón para crear un sello contra la pared del cilindro tanto en aplicaciones de efecto simple como de efecto doble.
7. Coloque la tapa de cierre y el puerto de soldadura en el cilindro.
8. A continuación se introduce en el cilindro la varilla completamente montada.
9. Con el conjunto completo, el cilindro hidráulico ya está listo para su uso.

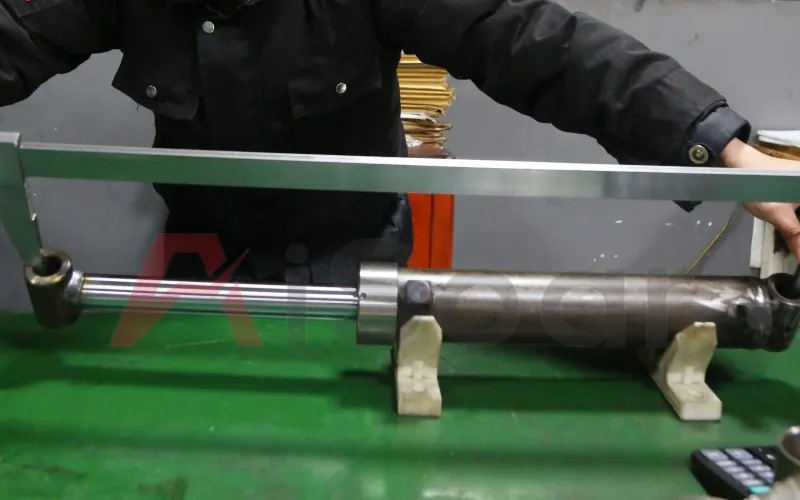

Inspección de inspección

Diversos equipos de inspección de precisión se aplican en el control de calidad, por lo que tenemos 100% capacidad de detección y trazabilidad.

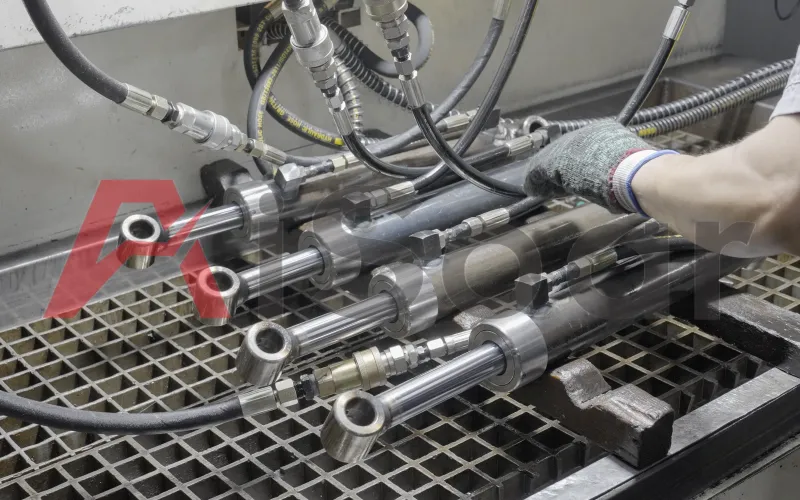

Prueba

1. La máquina de pruebas de sal prueba la barra cromada y para ver la capacidad para el rendimiento anticorrosión.

2. Haciendo las 72 o 96 horas para la prueba, podemos hacerlo más largo de acuerdo con el requisito especial de los clientes.

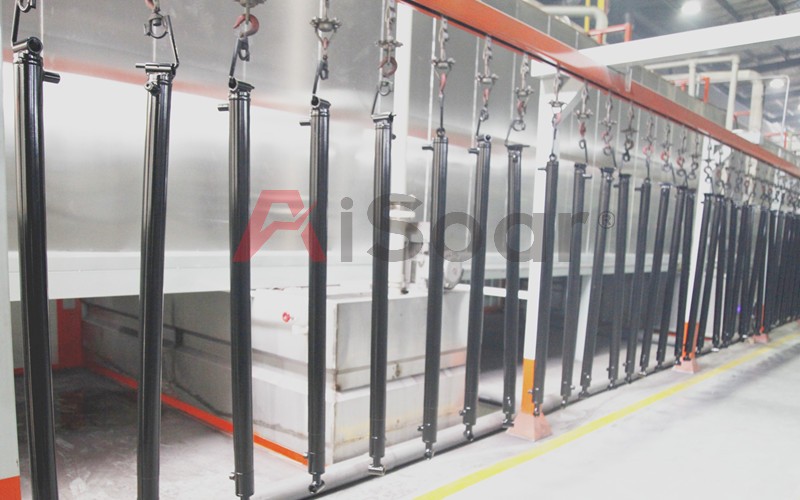

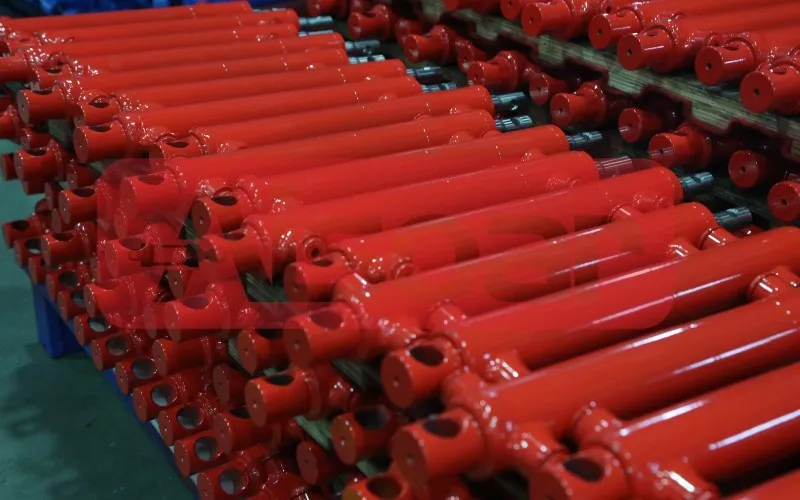

La pintura

1. Pintar la capa inferior, normalmente tarda un día en secarse.

2. Pintura de la pintura final.

Tenemos nuestro propio color de pintura estándar, y el grosor de la pintura es de 40 micras.

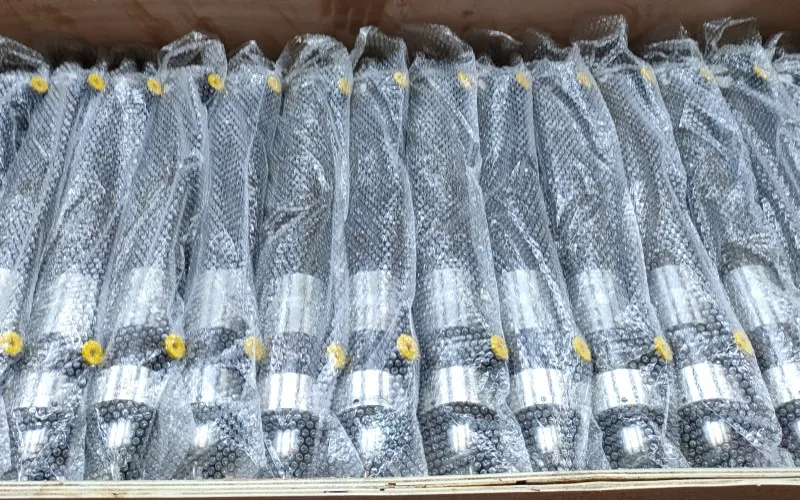

Paquete

Bolsa de burbujas + caja de madera (por defecto), caja de cartón es opcional.

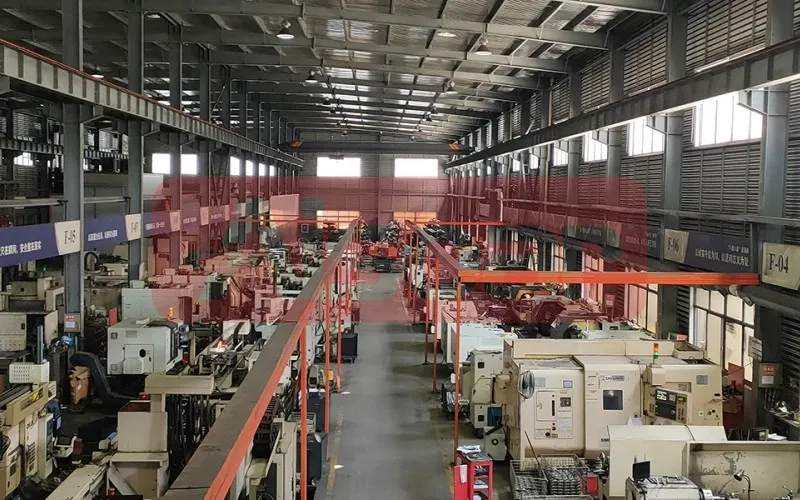

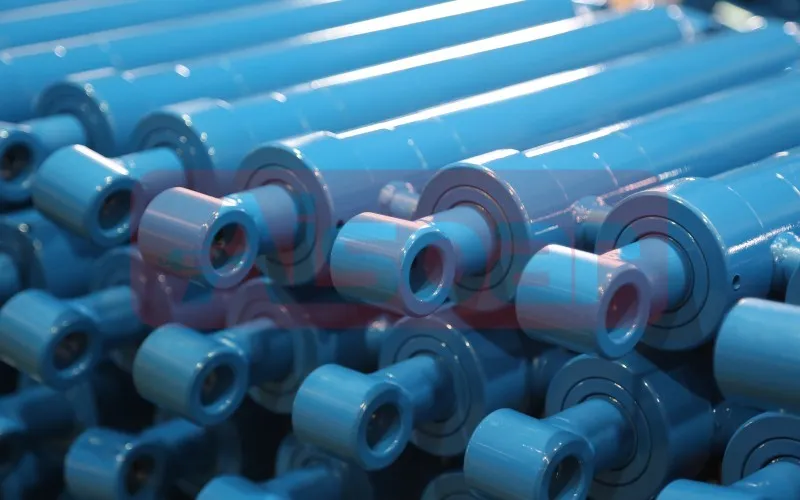

Nuestra fábrica

Servicio personalizado OEM está disponible

¿Qué tipo de cilindros necesita?

Hay un puñado de diferentes tipos de cilindros para diferentes industrias, pero no importa qué tipo que usted necesita, incluso los cilindros hidráusoldados personalizados, AiSoar puede proporcionarlos.

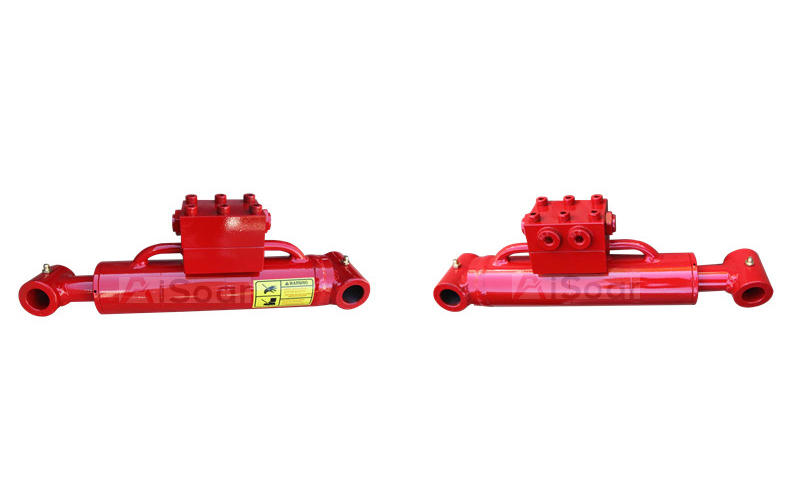

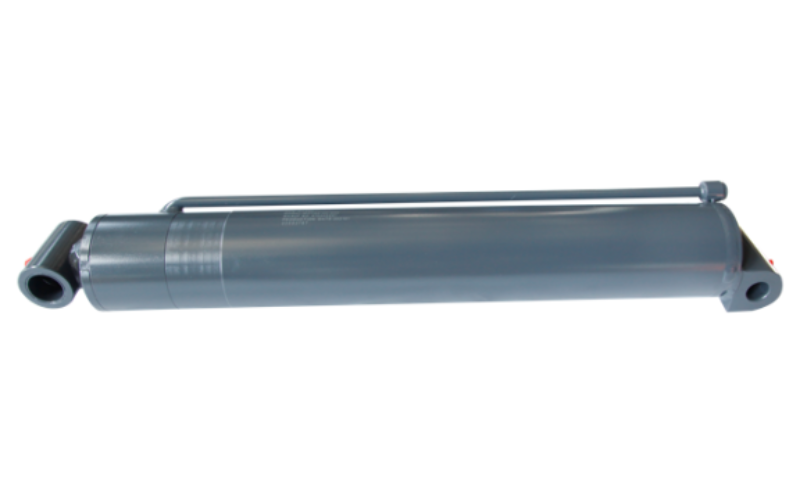

Cilindro hidrólico soldado de tubo cruzado con válvula integrada

El cilindro lleva integrada una válvula hidráulica que regula el caudal de fluido que entra y sale de las cámaras del cilindro. Esta válvula desempeña un papel crucial en el control de la velocidad, la dirección y la fuerza del movimiento del cilindro, permitiendo un posicionamiento y un funcionamiento precisos de la maquinaria o los equipos. Los tipos comunes de válvulas hidráulicas incluyen válvulas de control direccional, válvulas de control de presión y válvulas de control de flujo, cada una de las cuales cumple funciones específicas en el sistema hidráulico.

El cilindro hidráulico de tubo cruzado con válvula ofrece varias ventajas en las aplicaciones hidráulicas. En primer lugar, la válvula integrada simplifica el circuito hidráulico, reduciendo la necesidad de componentes adicionales y minimizando los posibles puntos de fuga. Este diseño aerodinámico aumenta la fiabilidad y la eficiencia, a la vez que facilita los procedimientos de instalación y mantenimiento.

(cilindro hidráulico de un solo efecto con un puerto personalizado)

El diseño de tubo transversal mejora la integridad estructural del cilindro, haciéndolo robusto y adecuado para aplicaciones de servicio pesado. Los estilos de puerto personalizados ofrecen flexibilidad para configurar los puertos de entrada y salida de acuerdo con las necesidades exclusivas del sistema hidráulico.

La personalización de los estilos de puerto implica adaptar la colocación, orientación y tamaño de los puertos para optimizar el flujo de fluidos, minimizar la complejidad del tendido de mangueras y garantizar la compatibilidad con las configuraciones de fontanería existentes. Los ingenieros colocan los puertos estratégicamente para reducir las interferencias con los componentes circundantes y mejorar la eficacia del sistema.
Además, la personalización se extiende a la selección de tipos y tamaños de puertos, como puertos SAE de rosca recta, puertos NPT o puertos métricos, para garantizar una integración perfecta con otros componentes del sistema. Las dimensiones exactas de los puertos minimizan el riesgo de fugas y pérdidas de presión, mejorando el rendimiento y la fiabilidad del sistema.

Preguntas frecuentes

Vamos a tratar de responder a todas sus preguntas

R: las rígidas normas de calidad y el control de las materias primas siempre se aplican en AiSoar hydraulics. Tenemos proveedores realmente estables con una relación de cooperación a largo plazo. Inspeccionamos para cada lote de mercancías entrantes, y revisar nuestro rendimiento de calidad de proveedor por año.

R: en primer lugar, usted debe elegir el tamaño de taladro, tamaño de barra, carrera, presión de trabajo, fuerza requerida (carga de columna).
En segundo lugar, comprobar los tamaños de los dibujos cuidadosamente, especialmente los tamaños de montaje, incluir la distancia mínima de clevis, y etc.

Con AiSoar hydraulics podrá utilizar sus equipos año tras año por cuatro razones:

1. AiSoar Hydraulics ofrece una relación calidad-precio sin sacrificar la calidad. En la implementación de rígidas normas de calidad y el control de materias primas, la clave para el control de costes para nosotros es la producción estándar y a gran escala.

2. Cuidamos nuestros cilindros como si fueran nuestros hijos. Antes del montaje, limpiamos todas las piezas con una máquina de limpieza de alta presión y vaciamos antes de la prueba. Cada cilindro pasaba por el procedimiento de prueba antes del empapara asegurarse de que no había fugas internas o externas del sello. Pintura con primer primero antes de la pintura principal para asegurarse de que los cilindros se ven perfectos.

3. La producción de tiradas cortas para cilindros personalizados, incluso a 1 PC, es totalmente compatible.

4. Hemos lanzado una galería de dibujos 3D, donde se puede acceder a los dibujos 3D de los cilindros WCT.

Determinar el diámetro y el tamaño de carrera de su cilindro, y usted está listo para ir. AiSoar Hydraulics está aquí para servirle.

R: sí, tenemos cilindros Tang para este propósito.

Catálogo de cilindros hidráulicos aisoar

AiSoar Hydraulics ofrece la serie WCT de cilindros hidráulicos soldados con montaje de tubo cruzado en ambos extremos (vástago y culata), disponibles en diversas medidas de diámetro interior y carrera.

Como modelo estándar, los cilindros tienen diámetros interiores de hasta 4 pulgadas, carreras de hasta 48 pulgadas y una presión nominal de hasta 3000 PSI.

Para la serie WCT, existen opciones no estándar disponibles, como carreras personalizadas, válvulas integradas, tubo/vástago en acero inoxidable, así como la opción de simple efecto.
