El sistema hidráulico Aisoar suministra cilindros montados en espiga, Vary extremos de base con una pieza de montaje de soporte soldado

Productos relacionados

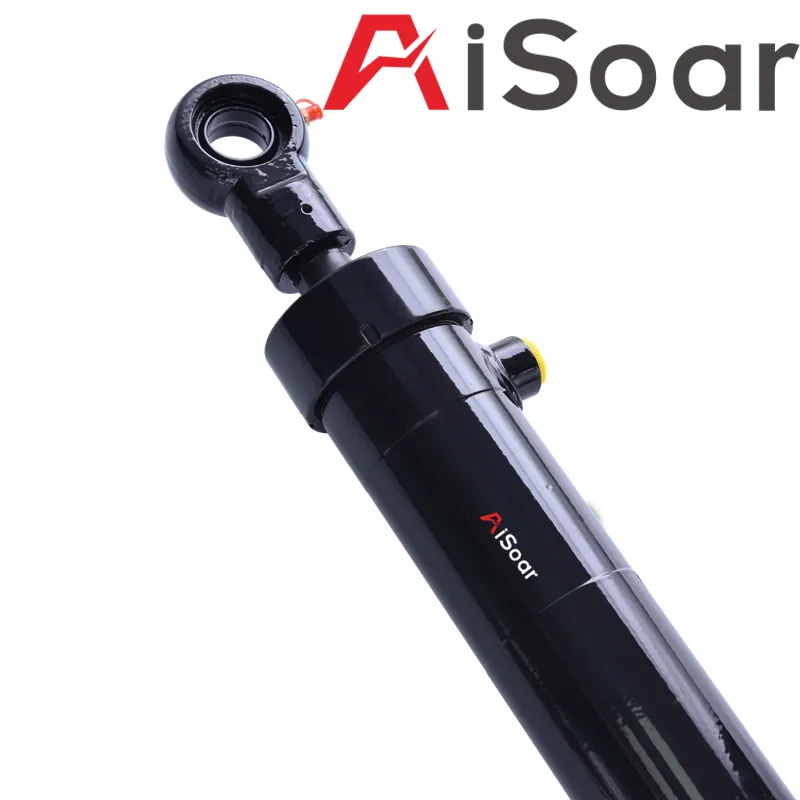

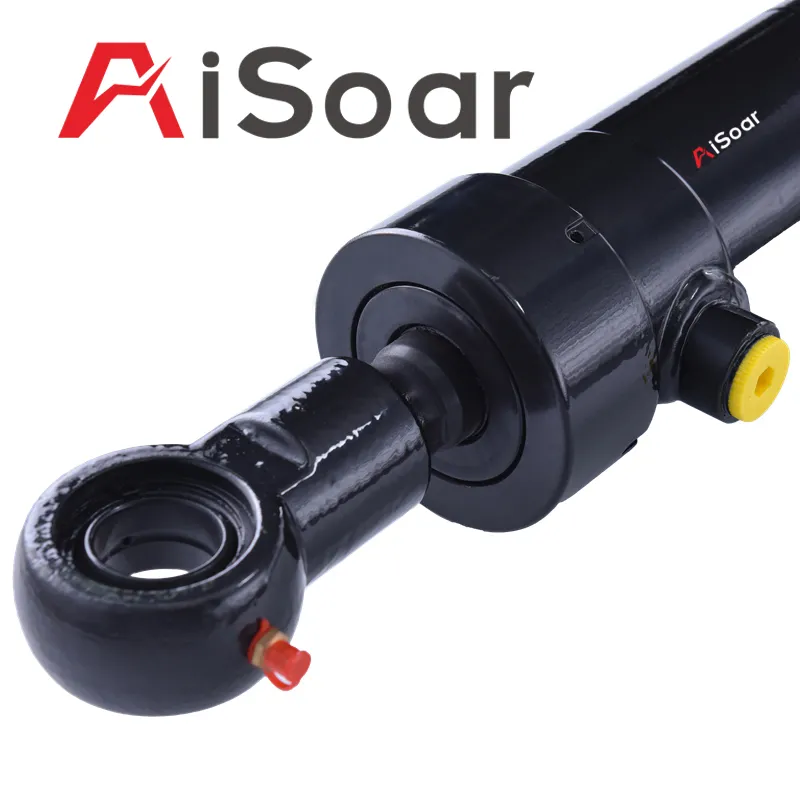

WTG CILINDRO SOLDADO CON MONTAJES DE LENGÜETA

El sistema hidráulico Aisoar suministra cilindros montados en espiga, Vary extremos de base con una pieza de montaje de soporte soldado, que inserta un buje esférico o de acero para mejorar la vida de guerra. Los cilindros Tang se utilizan más comúnmente en equipos de construcción de alta resistencia.

Modelo:	WTG
PSI:	2500, 3000
Aplicación:	soldado, doble efecto
Plazo de entrega:	3~6 Semanas
Muestra:	Disponible
Personalizado:	Disponible

WTG

WTG CILINDRO SOLDADO CON MONTAJES DE LENGÜETA

Un dibujo detallado

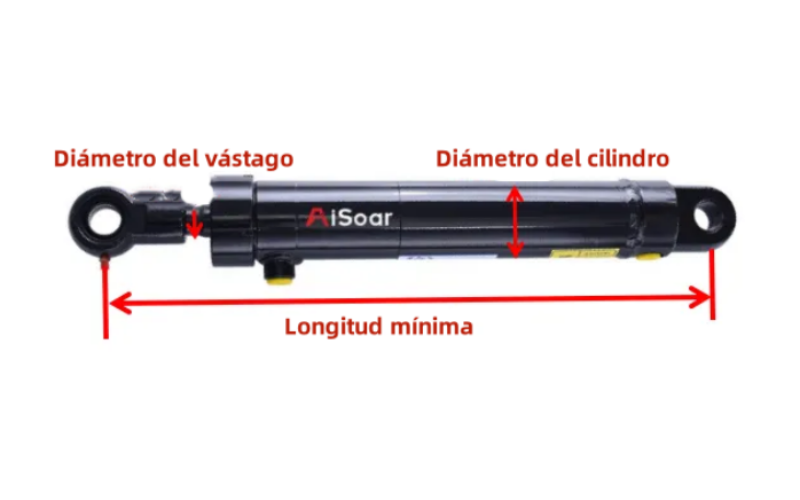

Sistema de código modelo

Cilindro hidráulico del WTG

El WTG es un sistema integral de códigos utilizados para identificar y especificar los diversos componentes y especificaciones de los cilindros hidráulicos.

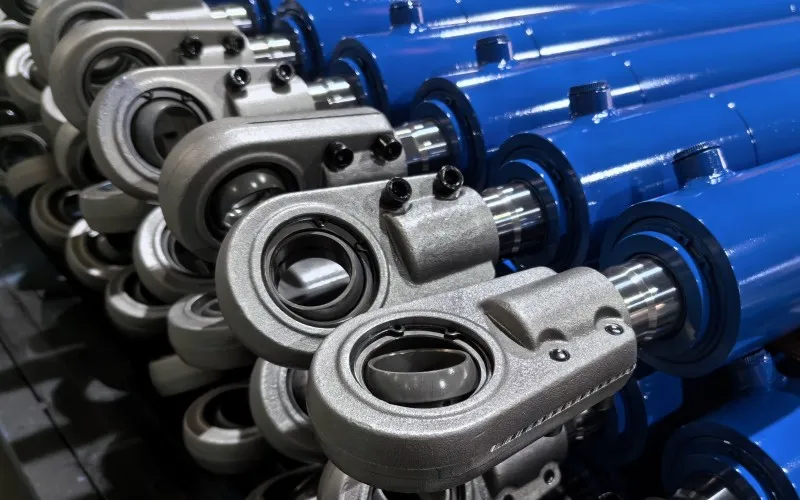

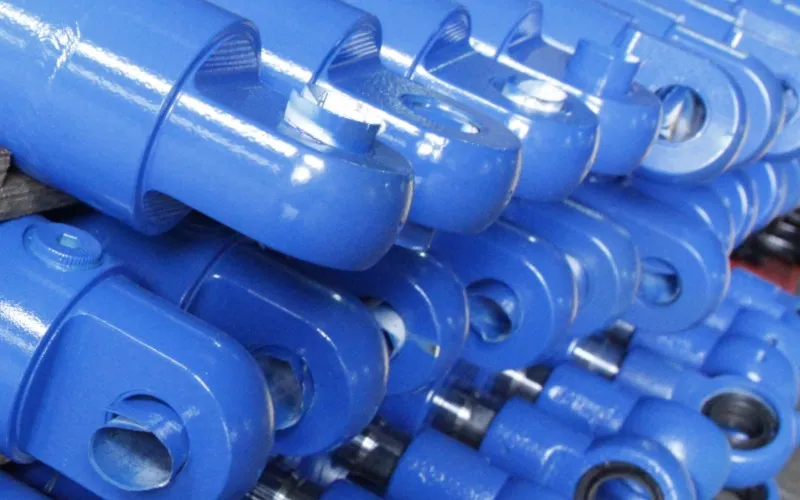

Resumen de los cilindros hidráulicos con soportes de lengüeta de WTG:

Los cilindros hidráulicos de WTG cuentan con una lengüeta en el cuerpo del cilindro, lo que facilita la soldadura y el montaje. El diseño de montaje de lengüeta garantiza una sujeción segura y estable al equipo. Los cilindros hidráulicos soldados de AiSoar son conocidos por su robusta construcción soldada, que mejora la resistencia y la longevidad. Los cilindros hidráulicos de WTG pueden soportar cargas pesadas y condiciones de alta presión. Los cilindros hidráulicos soldados con montaje de lengüeta son perfectos para reemplazos en la parte delantera, así como para una amplia gama de otras industrias, incluidas la gestión de residuos, la construcción, la agricultura y el transporte.

Características de los cilindros hidráulicos con soportes de lengüeta de WTG:

Los cilindros hidráulicos soldados de WTG con montaje de lengüeta están diseñados con precisión, lo que garantiza un rendimiento constante y fiable. Están construidos para cumplir con los exigentes estándares de diversas industrias. Duraderos, con materiales de alta calidad y una artesanía experta, ofrecen un rendimiento duradero incluso en entornos de trabajo desafiantes.

Aplicación de los cilindros hidráulicos con soportes de lengüeta de WTG:

Los cilindros hidráulicos soldados de WTG con montaje de lengüeta son componentes versátiles utilizados en diversas industrias, como la construcción, la agricultura, la fabricación y más. Proporcionan una sujeción segura y una fuerza hidráulica controlada, lo que los hace esenciales para tareas como movimiento de equipos, manipulación de materiales y operación de maquinaria pesada. Estos cilindros se encuentran en aplicaciones que van desde equipos de construcción y minería hasta la fabricación aeroespacial y automotriz, ofreciendo fiabilidad y personalización para satisfacer necesidades operativas específicas.

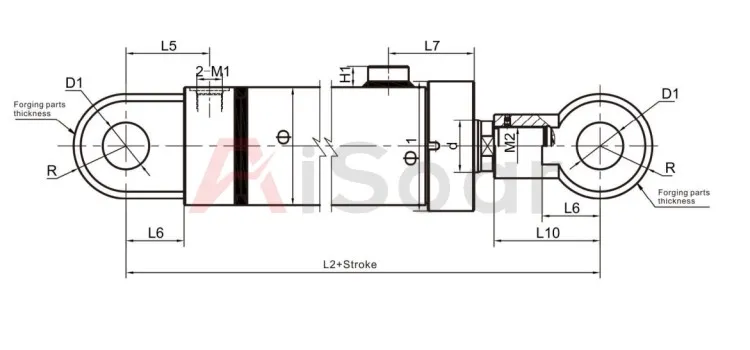

Dibujo de un cilindro hidráulico WTG

Podemos comprobar las medidas en el siguiente dibujo

Diámetro	φ	d			D1	R/b	L6	M2	L10	L5★	L7★	L2	2-M1	H1	φ1
Diámetro	φ	DΨ＝1.33	DΨ＝1.46	DΨ＝2	D1	R/b	L6	M2	L10	L5★	L7★	L2	2-M1	H1	φ1
φ40	55	20	22	25	20 or GE20ES	25	30	M18×2	65	47	55	270	M14×1.5	15	65
φ50	65	25	28	32	30 or GE30ES	35	40	M24×2	75	57	55	295	M18×1.5	18	75
φ63	80	32	35	45	30 or GE30ES	35	40	M24×2	75	60	65	305	M18×1.5	18	90
φ80	100	40	45	55	40 or GE40ES	45	50	M39×3	105	72	60▲75	372	M22×1.5	20	110
φ90	114	45	50	63	40 or GE40ES	45	50	M39×3	105	72	60▲75	377	M22×1.5	20	—
φ100	125	50	55	70	50 or GE50ES	60	65	M50×3	135	89	60▲85	427	M27×2	22	—
φ110	140	55	63	80	50 or GE50ES	60	65	M50×3	135	91	65▲85	442	M27×2	22	—
φ125	152	63	70	90	50 or GE50ES	60	65	M50×3	135	91	65▲85	447	M27×2	22	—
φ140	166	70	80	100	60 or GE60ES	70	75	M64×3	170	105	70▲90	513	M27×2	22	—
φ150	178	80	90	110	60 or GE60ES	70	75	M64×3	170	110	70▲90	523	M33×2	30	—
φ160	194	80	90	110	60 or GE60ES	70	75	M64×3	170	110	75▲95	533	M33×2	30	—
φ180	219	90	100	125	70 or GE70ES	80	85	M80×3	195	125	75▲95	593	M42×2	30	—
φ200	245	100	110	140	80 or GE80ES	90	95	M90×3	210	135	79▲95	628	M42×2	30	—
φ220	273	110	125	160	90 or GE90ES	100	105	M100×3	250	145	85▲105	710	M42×2	30	—
φ250	125	125	170	180	100 or GE100ES	110	120	M110×4	275	160	90▲110	779	M42×2	30	—

1. Ψ es la relación entre el área efectiva de la cámara del pistón y el área efectiva de la cámara de la varilla del pistón.
2. La carrera máxima: S=3D cuando Ψ=1.33; S=10D cuando Ψ=1.46; S=12D cuando Ψ=2.
3. “s1” significa la carrera mínima esperada para montajes de trunnion e intermedio de brida.

Tabla de datos.

Aquí podemos ver importantes datos dimensionales para del cilindro WTG.

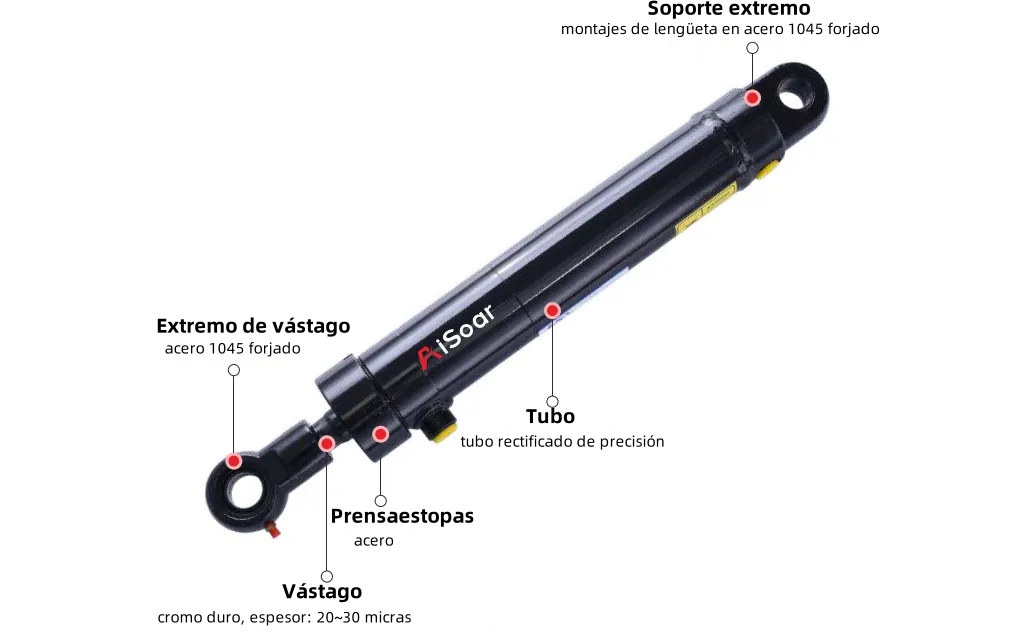

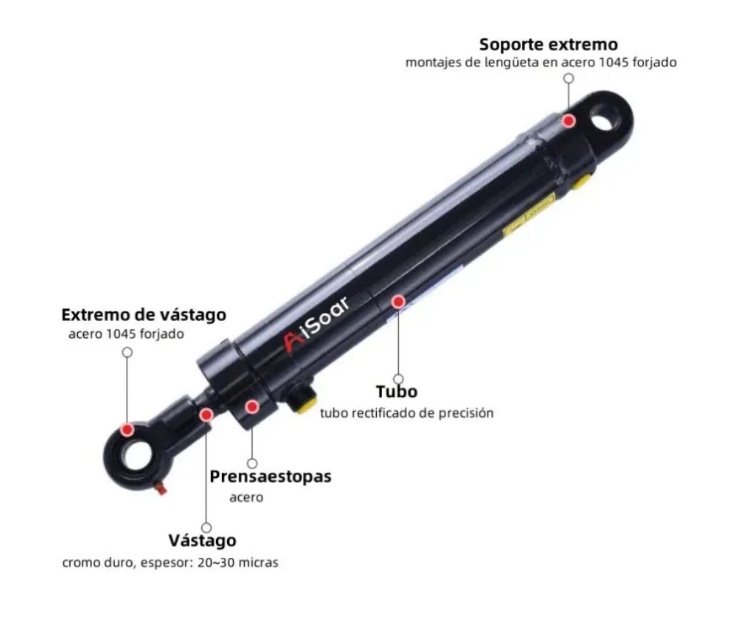

Materiales

Siempre Utilizamos Materiales de Calidad para Nuestros Cilindros WTG.

Vástago: Cromado duro.
TUBO: Acero de precisión bruñido para una vida útil prolongada del sello.
GLÁNDULA: Acero.
ÉMBOLO: Acero.

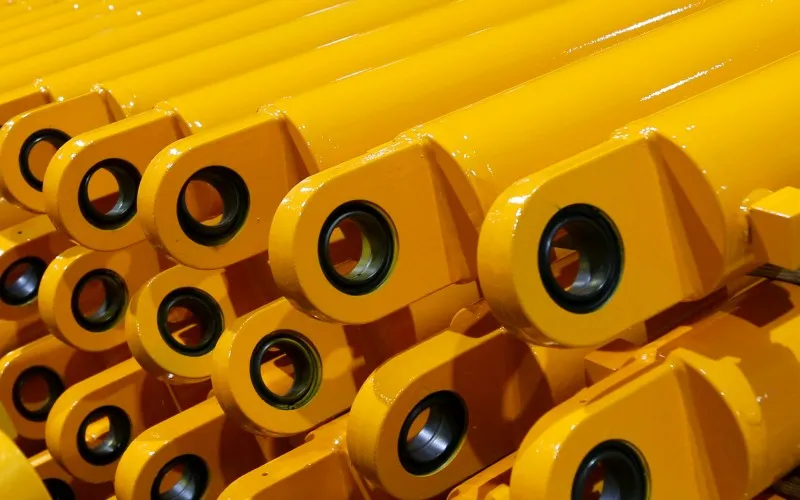

MONTAJES FINALES: Montajes de lengüeta de acero forjado 1045

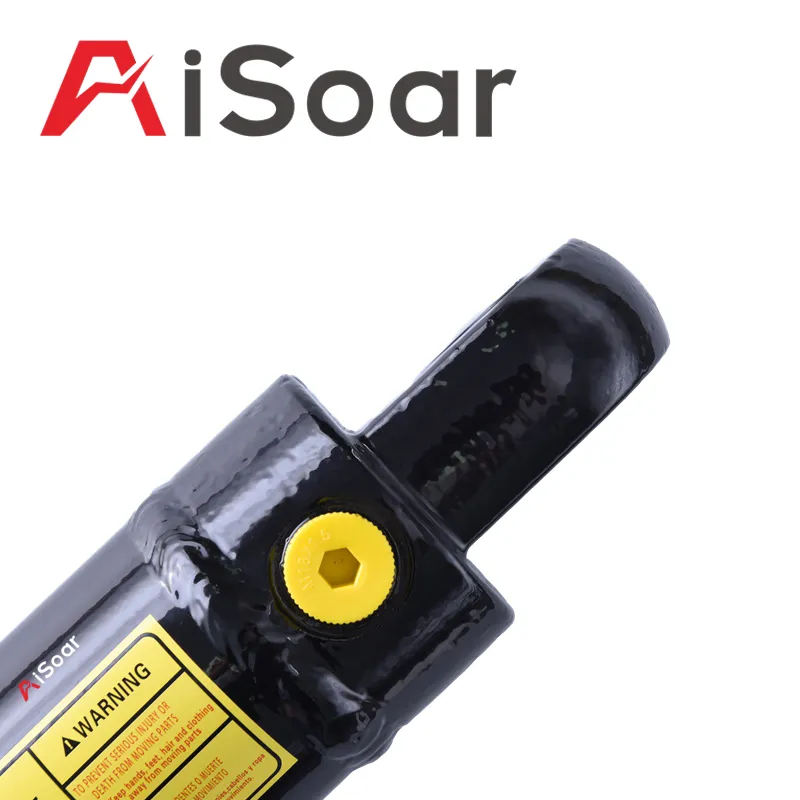

PUERTOS: SAE, NPT están disponibles
SELLOS: Hallite
PINTURA: Negro, con opciones de colores personalizados disponibles

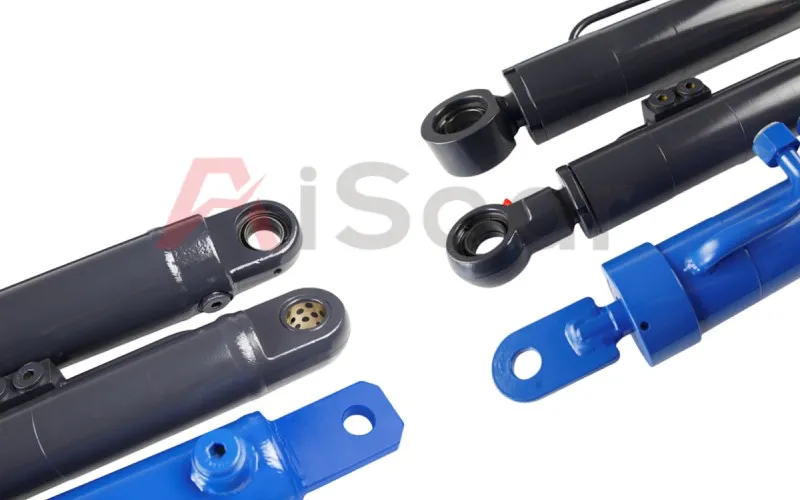

EXTREMOS DE VÁSTAGO: Acero forjado 1045

Proceso de producción

Cómo producimos cilindros hidráulicos WTG?

Mecanizado

Mecanizado mediante tornos y centros de fresado compuestos de Mazac y Dawei, la tolerancia y precisión de cada pieza serán buenas y estables.

Limpieza

Cada pieza se limpia cuidadosamente en una maquina de ultrasonido

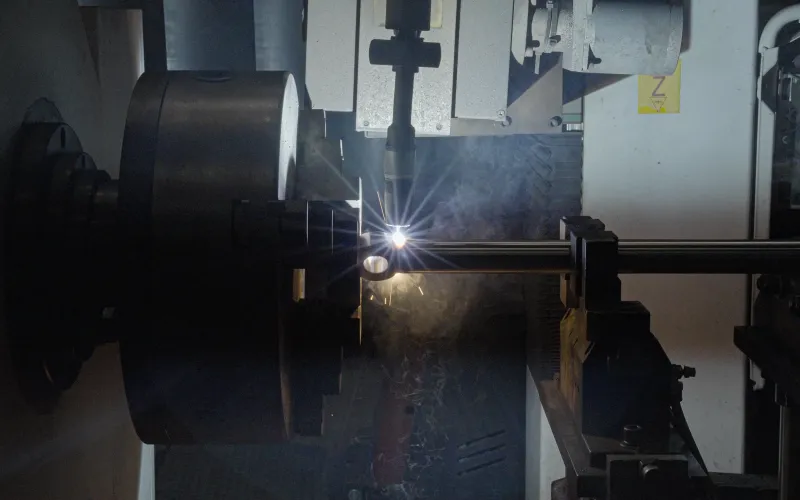

soldadura

Soldado por máquinas automáticas y brazo mecánico, esto resulta en una buena calidad de soldadura.

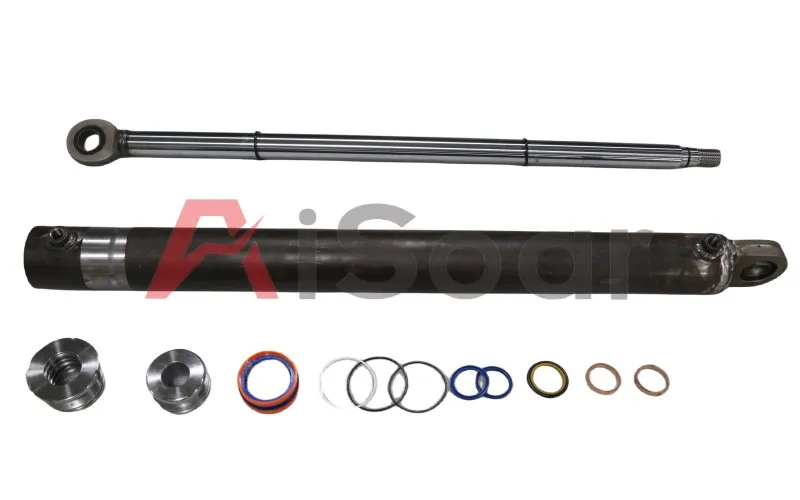

Montaje

El montaje de los cilindros hidráulicos soldados Tang de AiSoar implica pasos precisos para garantizar su funcionalidad y seguridad. Comience preparando componentes limpios y lubricando los sellos. Instale los sellos y ensamble el pistón, luego insértelo cuidadosamente en el barril del cilindro. Suelde el montaje tang de manera segura si corresponde. Ajuste los sujetadores al par especificado, pruebe en busca de fugas, purgue el aire y realice pruebas funcionales. Verifique que las características de seguridad estén en su lugar. La documentación del proceso de ensamblaje es crucial. Siga las pautas del fabricante y busque ayuda profesional si es necesario para un montaje seguro y adecuado.

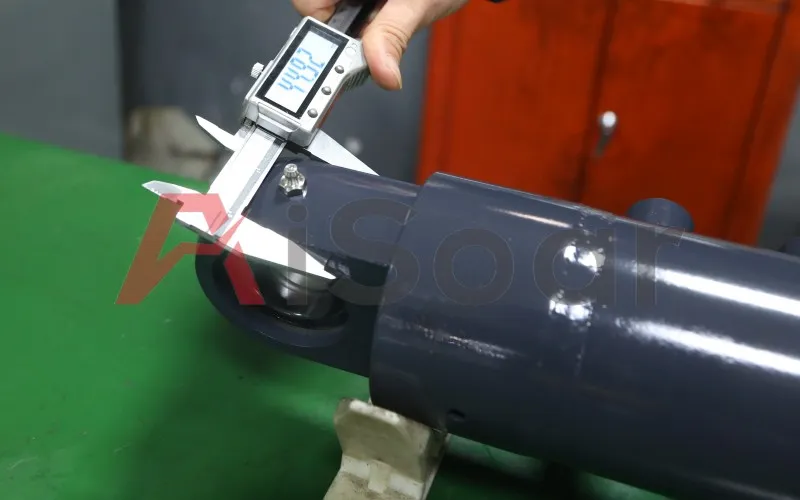

inspección

Se aplican diversos equipos de inspección de precisión en el control de calidad, lo que nos brinda una capacidad de detección del 100% y trazabilidad.

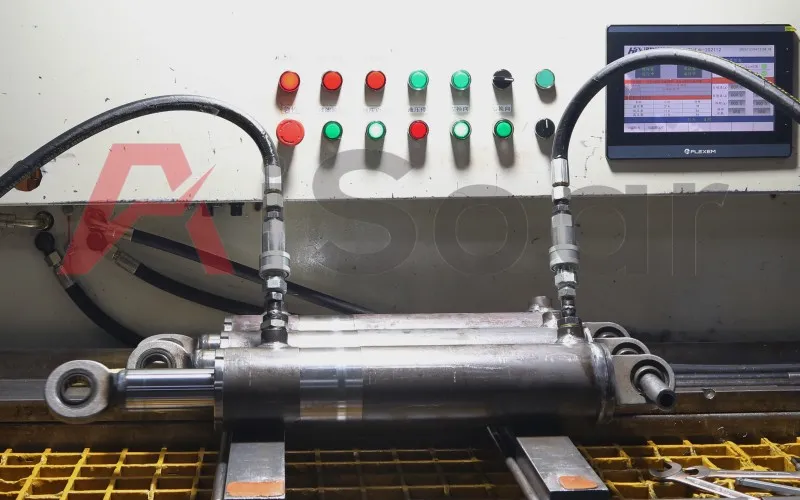

Pruebas

1. La máquina de prueba de salinidad testea el vástago cromado y evalúa su capacidad para resistir la corrosión.
2. Al realizar pruebas de 72 o 96 horas, podemos prolongarlas según los requisitos especiales del cliente.

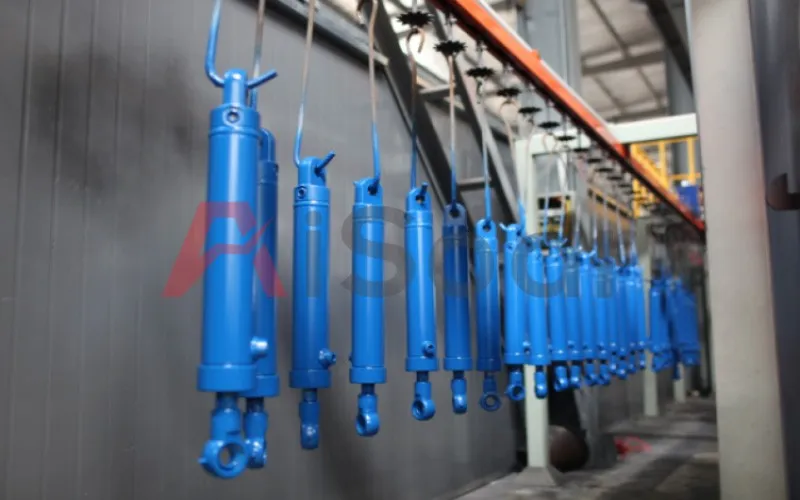

pintura

La aplicación de la capa base de pintura suele tardar un día en secarse.
Aplicación de la capa final de pintura.
Contamos con nuestro propio color estándar de pintura y el grosor de la capa de pintura es de 40 micrones.

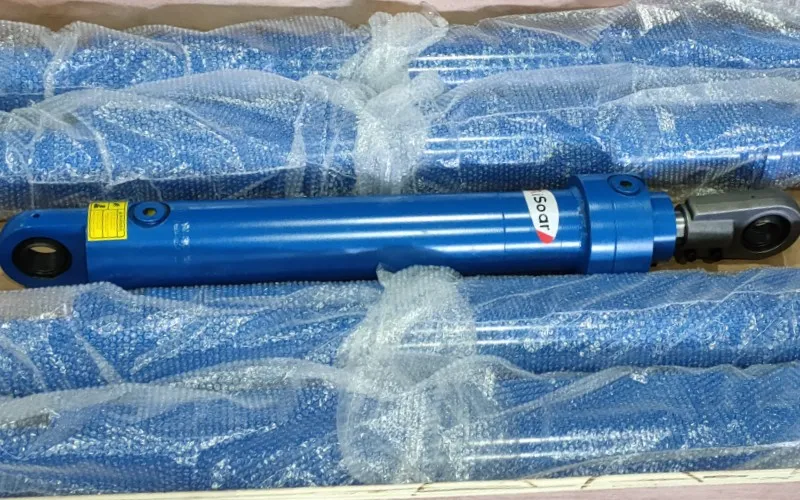

Empaquetado

La forma de empaquetar de Aisoar hydraulic cylinders es de la siguiente forma: papel burbuja + caja de madera(por defecto)

Nuestra fábrica

El servicio personalizado OEM está disponible.

¿Qué tipo de cilindro necesita?

Estos cilindros vienen en varios tipos diferentes y se utilizan en diversas industrias, pero sin importar el tipo que necesite, incluso cilindros hidráulicos soldados personalizados, AiSoar puede proporcionarlos.

GUÍA DE CILINDRO SOLDADO WTG CON MONTAJES DE LENGÜETA:

Paso 1: Análisis de requisitos: Comprender las necesidades específicas de su aplicación, incluida la capacidad de carga, la longitud de carrera, los requisitos de montaje y las condiciones ambientales.
Paso 2: Parámetros de diseño: Determinar los parámetros clave de diseño, como el diámetro del cilindro, el diámetro de la varilla y las dimensiones generales, para cumplir con los requisitos de su aplicación.
Paso 3: Selección de materiales: Elegir los materiales apropiados para el cuerpo del cilindro, el pistón, la varilla, los sellos y otros componentes en función del entorno operativo y las condiciones de carga.
Paso 4: Opciones de montaje: Decidir el tipo de montaje de lengüeta y sus dimensiones para garantizar una sujeción segura a su equipo.
Paso 5: Personalización: Incorporar cualquier característica específica u opciones de personalización necesarias para su aplicación, como sensores de posición, amortiguadores o recubrimientos especiales.
Paso 6: Ingeniería y modelado: Utilizar software de CAD para crear dibujos de ingeniería detallados y modelos 3D del cilindro personalizado.

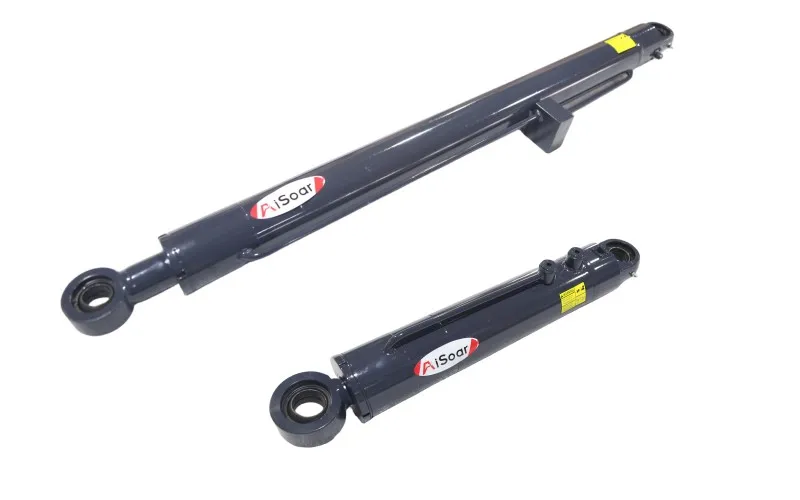

CILINDRO HIDRÁULICO CON SENSOR DE DESPLAZAMIENTO DE AiSoar

Un cilindro con sensor de desplazamiento de montaje de lengüeta es un cilindro hidráulico especializado diseñado para proporcionar retroalimentación de posición precisa y en tiempo real dentro de un sistema hidráulico. Este cilindro integra un sensor de desplazamiento, como un potenciómetro lineal o un sensor magnetostrictivo, directamente en su estructura.

A medida que el cilindro hidráulico se extiende o se retrae, el sensor de desplazamiento integrado mide el movimiento lineal del pistón o la varilla dentro del cilindro. Este sensor genera una señal continua que refleja la posición precisa del cilindro en cualquier momento dado. La señal de retroalimentación de posición se transmite a un sistema de control o interfaz de operador, lo que permite el monitoreo y control en tiempo real de la posición del cilindro.

Preguntas frecuentes

Trataremos de responder a cada una de sus preguntas

R: Definitivamente sí, tenemos nuestra propia fábrica. Nos gustaría mostrarle videos a través de WhatsApp o WeChat.

R: Orificio de pasador de 1″ para diámetros de 1″ a 4″ y orificio de pasador de 1.25″ para diámetros de 5″.

R: Sí, es un cilindro reparable y ofrecemos kits de reparación. El tipo de cilindro de varilla roscada es fácil de reparar.

R: Sí, diseñamos y fabricamos cilindros hidráulicos personalizados. Ya sea que prefiera un cilindro hidráulico completamente personalizado o una ligera modificación basada en uno estándar, nuestro ingeniero estará encantado de brindarle todo el apoyo necesario.
