¿Cuál es la función de las válvulas de contrabalance en sistemas hidráulicos?
Enfrentar movimientos impredecibles o deriva de cargas en sistemas hidráulicos puede provocar daños costosos y riesgos de seguridad. No controlar estas fuerzas puede derivar en accidentes y desperdicio de recursos. Las válvulas de contrabalance ofrecen control preciso de cargas y seguridad operativa: descubre cómo protegen tu sistema.
Las válvulas de contrabalance, también llamadas válvulas hidráulicas de contrapeso, son dispositivos de retención de carga instalados en sistemas hidráulicos para evitar movimientos incontrolados, garantizando seguridad, estabilidad y rendimiento en aplicaciones exigentes.
No te pierdas estas claves sobre la tecnología de las válvulas de contrabalance y su papel crítico en seguridad.

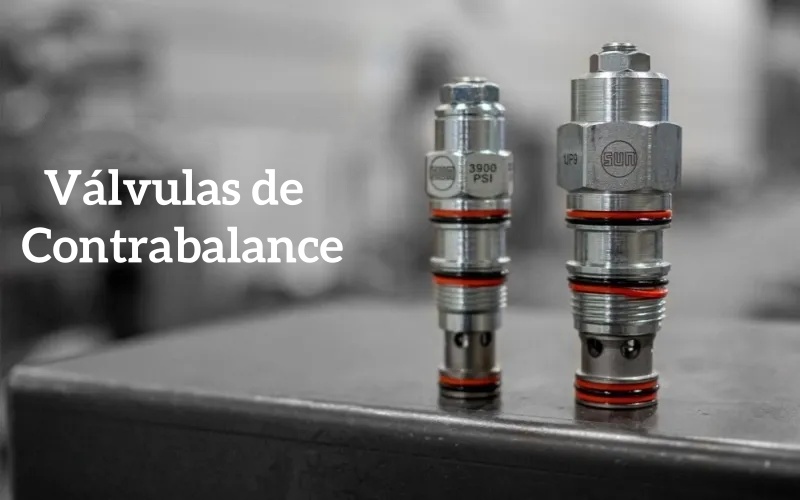

¿Qué es una válvula de contrabalance?
Una válvula de contrabalance es un componente hidráulico diseñado específicamente para sujetar y controlar cargas en un sistema hidráulico. También denominada válvula hidráulica de contrapeso, su función es mantener una presión preestablecida en una parte del circuito, evitando que una carga (como un brazo, plataforma o actuador) descienda o se mueva inesperadamente por gravedad o fuerzas externas.
Su diseño incluye:
- Una sección de alivio ajustada a una presión específica.
- Un puerto de carga.
- Una línea piloto.
Se instala directamente sobre o cerca del actuador hidráulico (cilindro o motor), asegurando una respuesta inmediata a movimientos inducidos por la carga. Solo actúa cuando se aplica presión piloto, permitiendo un descenso seguro y controlado. Esta función es vital en equipos de elevación vertical, maquinaria móvil y prensas industriales, donde la seguridad de la carga y la precisión son prioritarias.
En concreto, la válvula evita descensos incontrolados bloqueando o restringiendo el flujo hidráulico desde el actuador hasta que se libera de forma controlada, previniendo fallos y accidentes.
Funciones de las válvulas de contrabalance
La función principal de estas válvulas es retener cargas, evitando movimientos cuando se pierde el control hidráulico o solo se aplica potencia parcial. Esto protege tanto al equipo como a los operarios.
Detalle de sus roles críticos:
- Sujeción de cargas: Mantienen la carga fija incluso si las válvulas direccionales están en neutro o hay pérdida de presión.
- Control de descenso: Modulan el caudal para un descenso suave y controlado de equipos pesados, evitando caídas bruscas y sobrecargas en el sistema.
- Prevención de cargas desbocadas: Cuando la fuerza de la carga supera la del actuador, la válvula regula el flujo, evitando inestabilidad.
- Eficiencia del sistema: Mejoran el rendimiento del circuito hidráulico al reducir velocidades excesivas que dañarían actuadores y minimizando el gasto energético por bombeo contra sobrepresión.
Estas válvulas son indispensables en aplicaciones que exigen alta estabilidad, precisión y seguridad, como grúas, plataformas elevadoras, excavadoras y prensas industriales.
Válvulas de Contrabalance vs. Válvulas Antirretorno Pilotadas
Las válvulas de contrabalance y las válvulas antirretorno pilotadas suelen confundirse, pero cumplen funciones distintas en un sistema hidráulico. Ambas actúan como dispositivos de retención de carga, pero sus mecanismos de control y aplicaciones difieren significativamente.
- Válvulas de Contrabalance: Son válvulas dinámicas de retención y control de cargas. Regulan el flujo en función de la presión del sistema y la señal piloto, permitiendo un movimiento controlado y amortiguado para descensos estables y seguros. Su capacidad de ajuste fino de presión las hace ideales para controlar la velocidad de bajada de cargas y evitar descontrol.
- Válvulas Antirretorno Pilotadas: Funcionan como válvulas unidireccionales que bloquean una carga en posición hasta que una señal de presión piloto las abre. Son pasivas y solo permiten el movimiento de la carga cuando se aplica presión piloto. Aunque excelentes para inmovilizar cargas, carecen de la capacidad de liberación controlada y modulación de velocidad de las válvulas de contrabalance.
En resumen:
- Use una válvula de contrabalance cuando necesite descenso controlado y retención de carga, especialmente con cargas desequilibradas (over-center).
- Use una válvula antirretorno pilotada cuando solo requiera bloquear una carga sin necesidad de control preciso de velocidad durante la liberación.
Cada tipo tiene su aplicación, pero solo la válvula de contrabalance ofrece retención y descenso controlado, siendo esencial en aplicaciones con manejo activo de cargas.
Aplicaciones de las Válvulas de Contrabalance en Sistemas Hidráulicos
Estas válvulas se emplean donde el control de carga, la seguridad y la estabilidad del movimiento son críticos. Sus puntos de aplicación típicos incluyen:
- Actuadores Verticales: Cilindros de elevación en grúas, plataformas aéreas y polipastos industriales, donde la pérdida de presión podría causar descensos bruscos y peligrosos.
- Brazos Articulados y Telescópicos: Maquinaria móvil como excavadoras o equipos forestales, evitando movimientos inestables al extender/retraer brazos bajo carga.
- Prensas Industriales: Sistemas que requieren retención de carga en posiciones específicas para procesos de fabricación o seguridad.
- Manipulación de Materiales: Carretillas elevadoras, mesas de carga y volquetes, asegurando la posición de la carga incluso sin energía.
- Aplicaciones Marinas y Offshore: Cabrestantes y brazos de elevación expuestos a fuerzas externas (viento, oleaje), donde se necesita retención fiable.
En todos estos entornos, la válvula de contrabalance se instala cerca o directamente en el actuador para maximizar seguridad, eficiencia y fiabilidad. Su integración suele ser requisito para cumplir normativas y buenas prácticas operativas.
Conclusión
Las válvulas de contrabalance son componentes hidráulicos esenciales que garantizan retención segura y descenso controlado en aplicaciones críticas. Al prevenir movimientos incontrolados, protegen equipos, personal y productividad. La distinción con las válvulas antirretorno pilotadas subraya la importancia de elegir el dispositivo adecuado para cada necesidad. En cualquier sistema hidráulico donde la gravedad, la suspensión o la inestabilidad de cargas comprometan la seguridad, instalar una válvula de contrabalance no es solo recomendable: es imprescindible.
